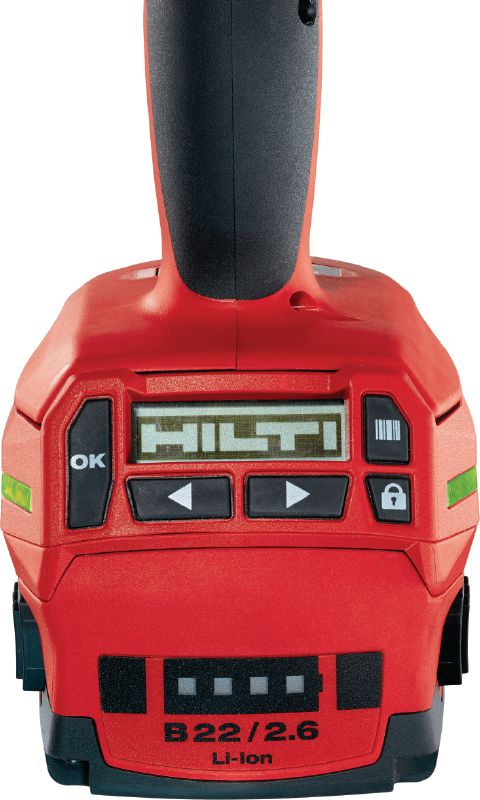

SI-AT-A22 adaptyvusis sukimo momento modulis
New productPrekė #r4838537
Adaptyvusis sukimo momento modulis, skirtas tvirtinti prie SIW 6AT-A22 ir sukti inkarus bei varžtus, laikantis patvirtinimų
- Priedų tipas: Adaptyvusis sukimo momento modulis
- Svoris pagal EPTA procedūrą, 2003-01: 0.26 kg
- Matmenys (L x W x H): 143 x 98 x 46 mm
Ypatybės ir Aplikacijos
- Pirmoji rinkoje smūginiu veržliarakčiu pagrįsta adaptyvioji sukimo momento sistema (SIW 6AT-A22 ir SI-AT-A22 modulis), skirta montuoti „Hilti” išsiplečiančius inkarus, tvirtinti prie įbetonuojamų inkarų kanalų, montuoti modulines atramos sistemas arba sujungti metalines konstrukcijas varžtais
- Mechatroninė sistema tvirtinimui kontroliuoti – įtaisytas smūginis veržliaraktis automatiškai nustato sukimo momentą ir pakartotinai pritaiko sukimo momentą inkarams, vadovaujantis patvirtinimais
- Brūkšninių kodų skaitytuvas užtikrina paprastą ir veiksmingą paruošimą, sumažina tikimybę suklysti
- Dokumentuojama atliktus tvirtinimo darbus naudojant adaptyviojo sukimo momento (AT) dokumentacijos programinę įrangą, užtikrinančią geresnę atskaitomybę bei administravimo efektyvumą
- Betonsraigčių nustatymui skirtas įprastinis smūginis režimas
- „Hilti“ inkarų HST3 nuo M8 iki M12 tvirtinimas į betoną
- „Hilti“ inkarų HST3-R nuo M8 iki M12 tvirtinimas į betoną

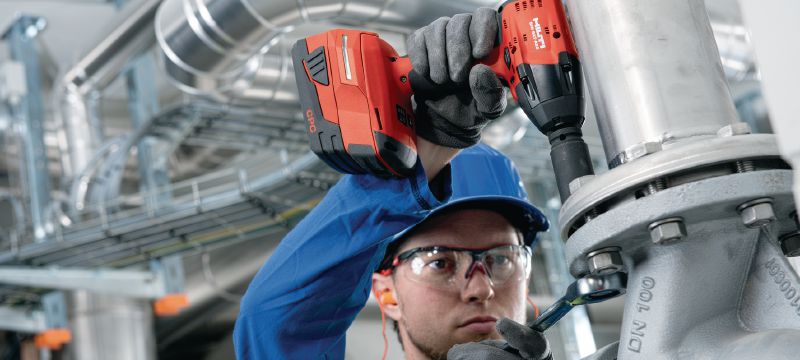

- Besikartojantis kontroliuojamas iki M16 dydžio metalinių varžtų tvirtinimas
- MI, MQ, MIQ ir MT modulinių atramų sistemų surinkimas naudojant suderinamas jungtis (įskaitant MQN fiksuojančios veržlės jungtis, skirtas MQ sistemoms)
- T formos varžtų montavimas į HAC-V įbetonuojamų inkarų kanalus, apdarinių sienų fasadų, liftų ir MEP įrengimų tvirtinimui
Gaminio variantai ir rinkiniai
Techniniai duomenys
Dokumentai ir vaizdo įrašai
Konsultacijos ir pagalba
NUO ŠIOL PAMIRŠKITE DINAMOMETRINĮ RAKTĄ
Adaptyvaus sukimo momento (AT) sistema užtikrina ICC-ESR ir ETA sertifikatus, skirtus pleištinių inkarų montavimui į betoną
Nepriklausomi tyrimai parodė, kad netinkamos statybos procedūros yra viena iš pagrindinių konstrukcijų gedimo priežasčių, o Amerikos statybos inspektorių asociacija nustatė, kad pernelyg daug ar nepakankamai įtvirtinti inkarai yra dažniausia statybų sustabdymo priežastis.
Ir galbūt nieko keisto, kad turimos priemonės neatitinka dabartinių reikalavimų. Norint teisingai sumontuoti inkarą, galima rinktis iš lėto ir netikslaus dinamometrinio veržliarakčio, sudėtingų sukimo momento strypų arba rinktis belaidį smūginį veržliasukį, kuris padidina darbo našumą, išlaiko tvirtinimo detalių saugumą ir patikimumą.
Tad nuo šiol su „Hilti“ adaptyvaus sukimo momento (AT) sistema Jums nebereikia daryti kompromisų.
PAPRASTA, GREITA, EFEKTYVU

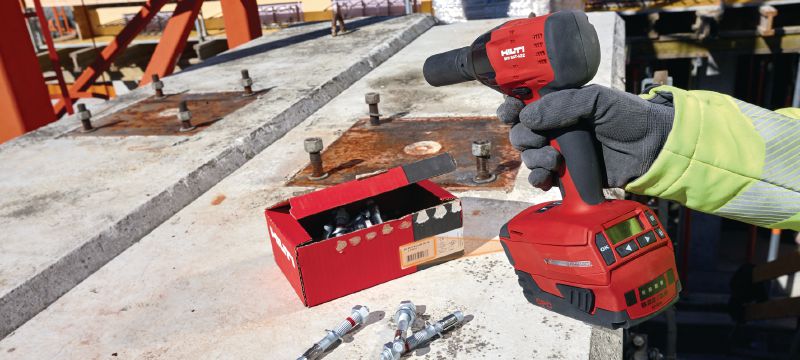

Pasirinkite reikiamą varžtą
Norėdami nuskaityti inkaro paketo brūkšninį kodą, naudokite integruotą SI-AT-A22 modulio skaitytuvą. Tuomet smūginis veržliasukis SIW 6AT-A22 pritaiko sukimo momento parametrus pagal sertifikavimo reikalavimus. Norėdami patvirtinti pasirinkimą, palieskite užrakto mygtuką ir smūginis veržliaraktis bus paruoštas naudoti.

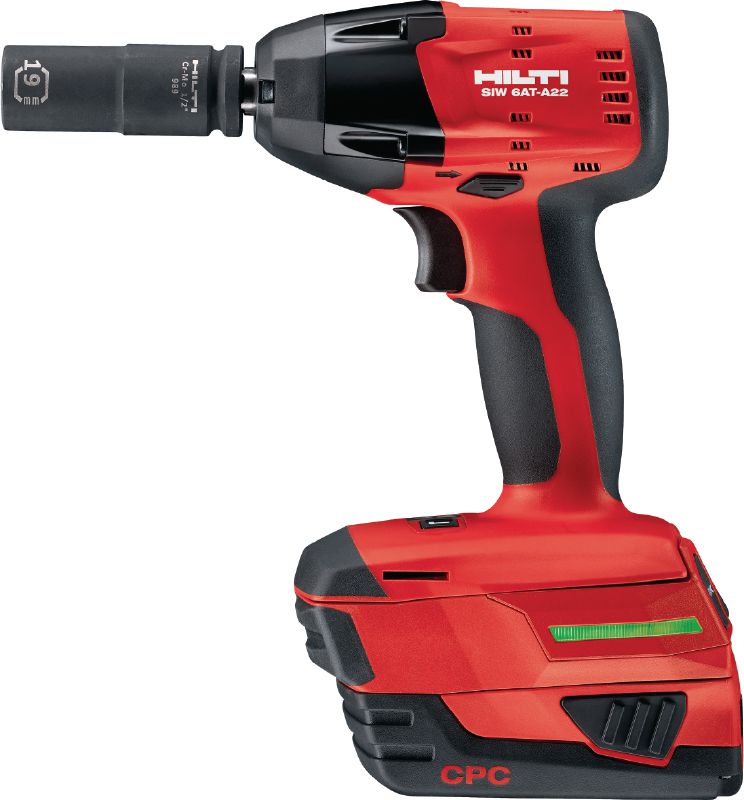

Paspauskite gaiduką
Su smūginiu veržliasukiu SIW 6AT-A22 tereikia paspausti mygtuką ir leisti įrankiui dirbti. Kai tik SI-AT modulis užsidega žaliai, Jūs žinote, kad inkaras sumontuotas teisingai pagal ETA ir ICC-ESR patvirtinimus.
Nustatykite reikiamą užsukimo momentą
Modulis užtikrina, kad inkaras buvo sumontuotas teisingai. SIW 6AT-A22 jutikliai atpažįsta, ar inkaras atsilaisvinęs, o prireikus vėl atkuria teisingą užsukimo momentą. Be to, su AT sistema galima sureguliuoti ir nustatyti užveržimą iki trijų kartų.

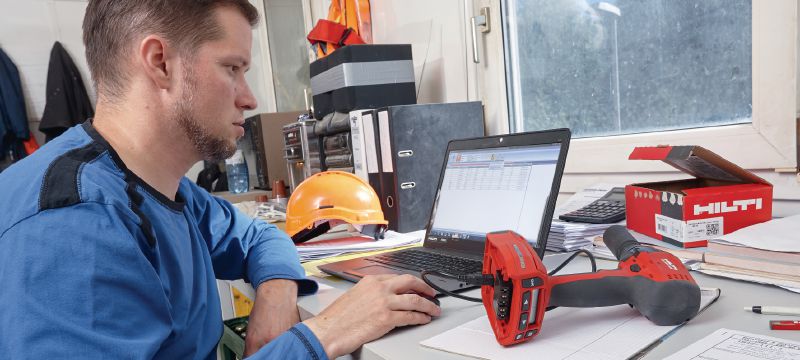

LENGVAI GAUKITE ĮRENGINIO ATASKAITĄ
Tiesiog prijunkite SI-AT-A22 modulį prie kompiuterio naudodami standartinį USB kabelį, o tada AT dokumentacijos programinė įranga atsisiunčia SI-AT-A22 saugomus užveržimo duomenis, kurie gali būti naudojami diegimo ataskaitai parengti.
Ataskaitoje pateikiami visi naudojami produktai, pasirinkimo būdas (nuskaitymas arba rankinis), darbų atlikimo laikas bei data.
Projektuotojo požiūriu, ši ataskaita parodo, kad inkarai yra tinkamai sumontuoti ir atitinka sertifikavimo reikalavimus. Rangovo požiūriu, tai gali padėti atliekant patikrinimus darbo vietoje.
POKYČIAI PADRĄSINA
SIW 6AT-A22 smūginis veržliasukis yra pakankamai išmanus, kad aptiktų įtemptą ir vėl atlaisvintą pleištinį inkarą, o tai yra naudinga norint ištiesinti ar suderinti gretimus įrenginius, pavyzdžiui, turėklus ir langus.
Šio proceso metu SI-AT-A22 modulis naudoja algoritmą, kuris buvo sukurtas iš daugiau nei 10 000 bandymų, siekiant tikslumo ir išvengti per didelio užsukimo momento. Baigęs darbą, SI-AT-A22 operatoriui suteikia vizualią informaciją, mirksi geltona šviesa, rodo pranešimą ir pypsi.
PLEIŠTINIŲ INKARŲ NUSTATYMAS: „SAFESET“
Saugu, produktyvu, patvirtinta. „SafeSet“ yra patentuota „Hilti“ metodika, kuri nuosekliai užtikrina spartų aukštos kokybės inkarų montavimą.
SIW 6AT-A22 kartu su SI-AT-A22 moduliu atitinka visus „SafeSet“ kriterijus, nes taupo laiką ir sumažina išlaidas, taip pat pašalina diegimo klaidų apimtį.
