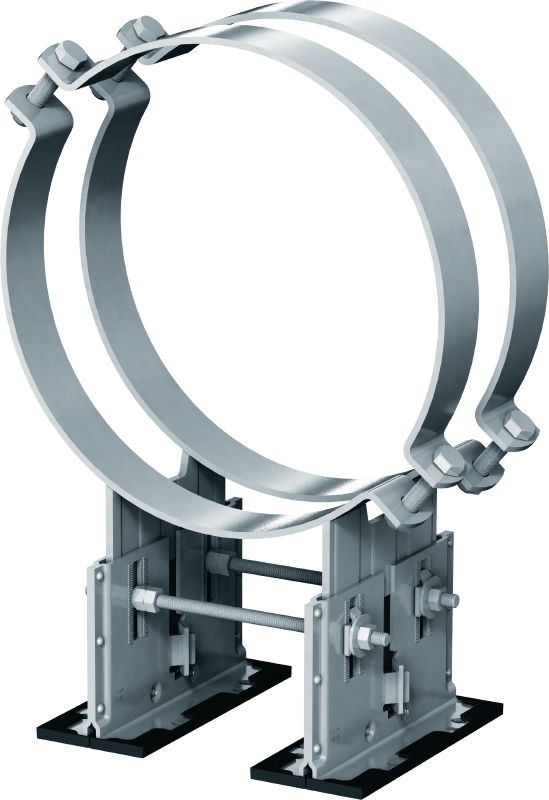

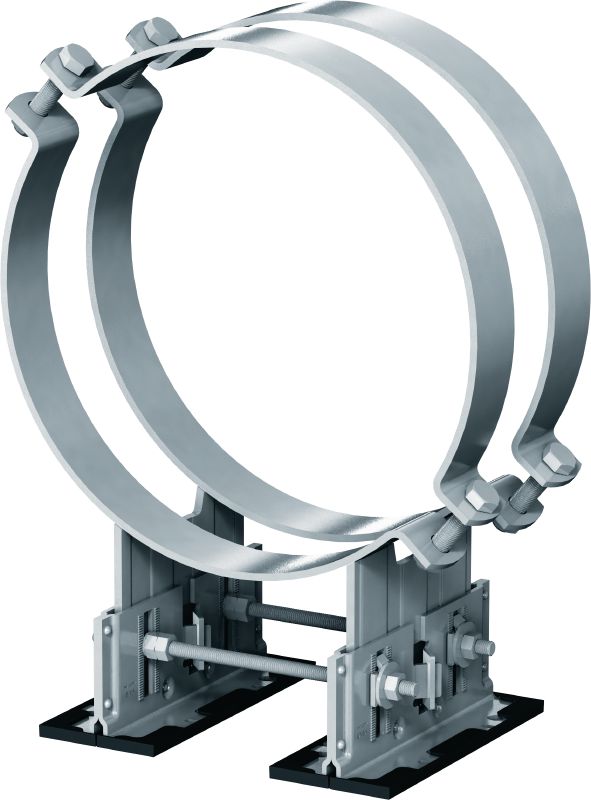

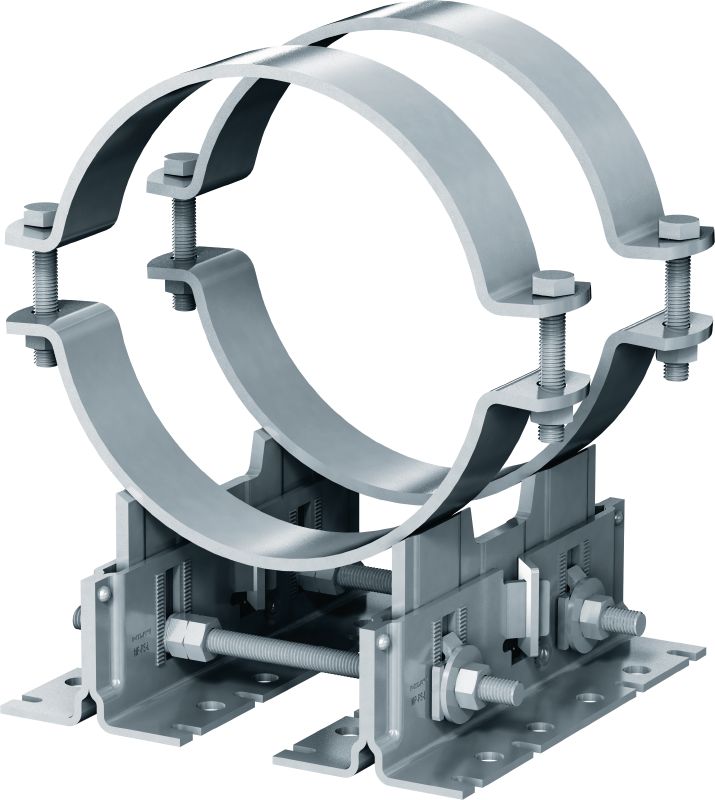

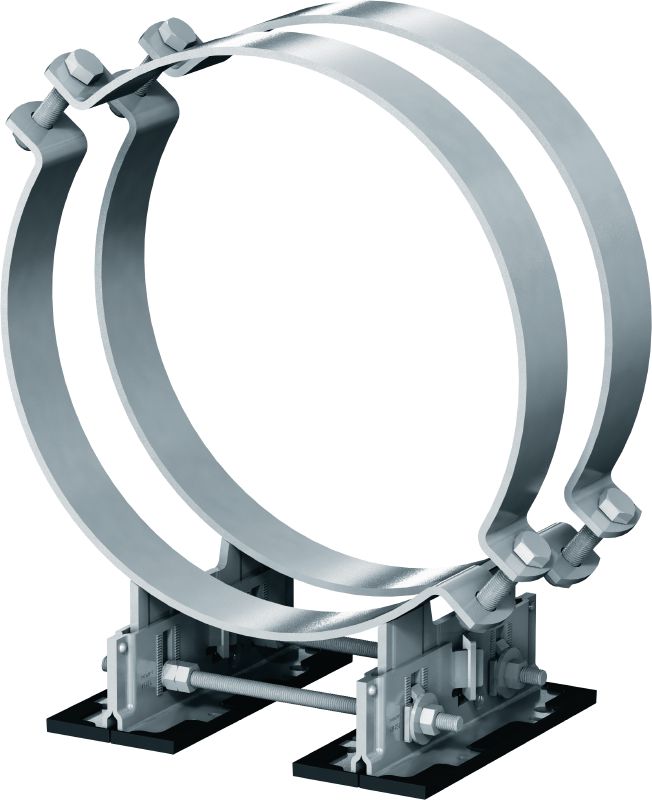

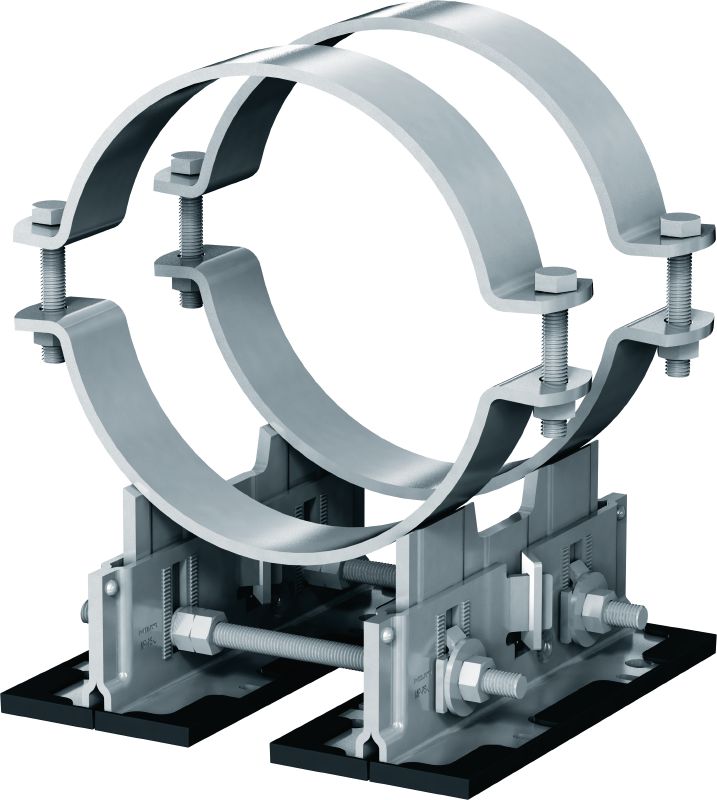

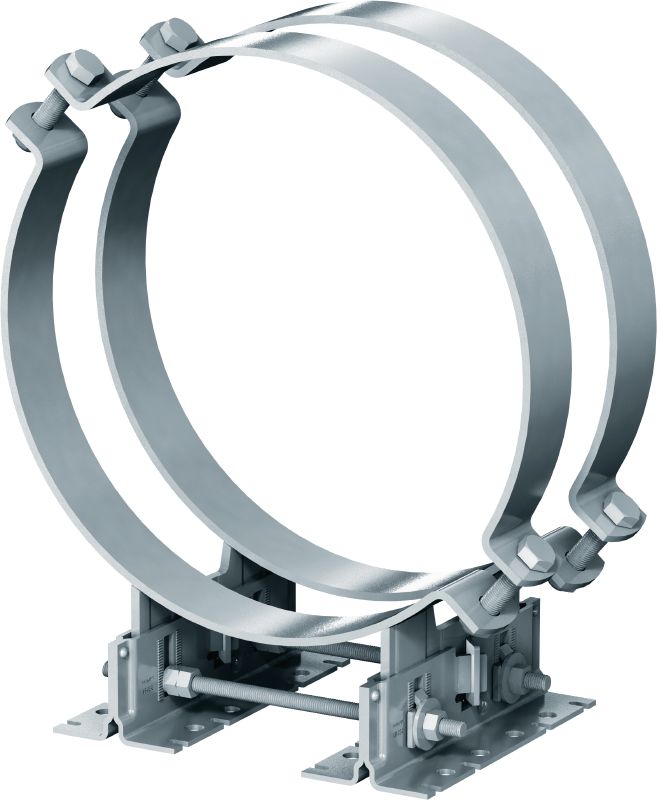

Vamzdžio laikiklis MP-PS 4-2

LCG003735_v1 (2299344)
LCG003736_v1 (2299348)
LCG003743_v1 (2299433)
LCG003744_v1 (2299440)
LCG003752_v1 (2341892)
LCG003734_v1 (2299340)

Lauke dengtas (LD) vamzdžio laikiklis su aukščio ir nuolydžio reguliavimu, skirtas naudoti didelių apkrovų pramonės srityse, su išoriniais vamzdžio skersmenimis nuo 217 iki 610 mm (nuo 8" iki 24")

  • Atsparumas ugniai (taip / ne): Ne
  • Atsparumas temperatūrai: -20 - 300 °C
  • Medžiagos sudėtis: Pagrindo plokštė: S280GD / modif. POSMAC-C, Lankai: S235JR – DIN EN 10025, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė

Pasirinkite galimus variantus

Užspaudimo intervalas – D
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
  • 350 - 360 mm
  • 452 - 462 mm
  • 503 - 513 mm
Aukštis virš žemės iki vamzdžio centro
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominalusis vamzdžio dydis (imperiniai matmenys)
  • 8 col.
  • 10 col.
  • 12 col.
  • 14 col.
  • 18 col.
  • 20 col.
Nominalusis vamzdžio dydis
  • 200 mm
  • 250 mm
  • 300 mm
  • 350 mm
  • 450 mm
  • 500 mm
Pakuotės dydis
  • 1
 Gaminio parinktys
Kiekis
Pakuotės
Iš viso Vienetai
1
Jūs negalite pamatyti savo įmonės kainų

Prašome prisijungti arba užsiregistruoti norėdami pamatyti savo įmonės kainas.

Kaina su nuolaida (be PVM)
Nuo 176,11 EUR

Techniniai duomenys

Atsparumas ugniai (taip / ne)
Ne
Atsparumas temperatūrai
-20 - 300 °C
Medžiagos sudėtis
Pagrindo plokštė: S280GD / modif. POSMAC-C, Lankai: S235JR – DIN EN 10025, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė
Medžiagos storis
Pagrindo plokštelė: 4 mm, Vidurio plokštelė: 7 mm, Slydimo plokštelė: 3 mm, Dantytoji poveržlė: 4 mm
Paviršiaus apdaila
Išorinė danga – HDG
Karštai cinkuotas
Taip
Nerūdijančiojo plieno montavimo profilių sistemos
Ne
Aplinkos sąlygos
Laukas, maža arba vidutinė tarša (C3 / C4 – žema)
Pagrindo medžiagos tipas
Betonas, Plienas, Modulinė atrama
Veržliarakčio dydis
19 mm
Aukščio reguliavimo suveržimo sukimo momentas
50 Nm
Ilgis
256 mm
Papildoma produkto informacija
Trinties koeficientas – slydimo plokštelė (PA66-GF30) ant cinko, magnio paviršiaus: 0,146, Trinties koeficientas – slydimo plokštelė (PA66-GF30) ant karštai galvanizuoto paviršiaus: 0,129, PA66-GF30 plg. su Zn: 0,177

Dokumentai

pdf Korozijos vadovėlis, anglų [ 9.4 MB ]

Funkcijos ir taikymai

Funkcijos

  • Universalumas – tą patį vamzdžio laikiklį su „Hilti“ modulinėmis sijomis, plieninėmis sijomis ir betonu galima naudoti su tvirtinimo, slydimo, kreipimo ar laisvai pastatomomis atramomis
  • Platus programinės įrangos palaikymas – palengvinkite skaičiavimą naudodamiesi PROFIS, „Hilti FixPoint“ skaičiuotuvu, BIM / CAD bibliotekomis ir įvairiais priedais
  • Galimi apkrovos duomenys ir dokumentai – projektavimas pagal EN13480-3, „Eurocode 3“ ir MSS-SP58 vamzdžių atraminių komponentų gaires
  • Spartesnis montavimas darbo vietoje – pritvirtinę vamzdžio laikiklį, lengvai reguliuokite aukštį ir nuolydį
  • Platesnė užspaudimo sritis – tinka įvairiems vamzdžiams su papildomomis įdangomis arba be jų

Taikomosios programos

  • Vamzdžių tvirtinimas prie plieninių sijų, betono arba „Hilti“ modulinių atitvarų sijų
  • Vamzdžių instaliacija sausumos pramonės, energijos gamybos, farmacijos, elektronikos arba automobilių gamybos pastatuose
  • Tinka naudoti iki 300 °C temperatūroje ir iki 220 mm storio izoliacijoje
  • Rekomenduojama naudoti patalpose arba lauke, esant mažai arba vidutinio sunkumo taršai (C3)

Informaciją apie patvirtinimus ar sertifikatus rasite atskiruose punktuose.
