MP-PS suvirinamas vamzdžio laikiklis

Konfigūratorius
Techniniai duomenys
Dokumentai
Funkcijos ir taikymai
Susiję produktai
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

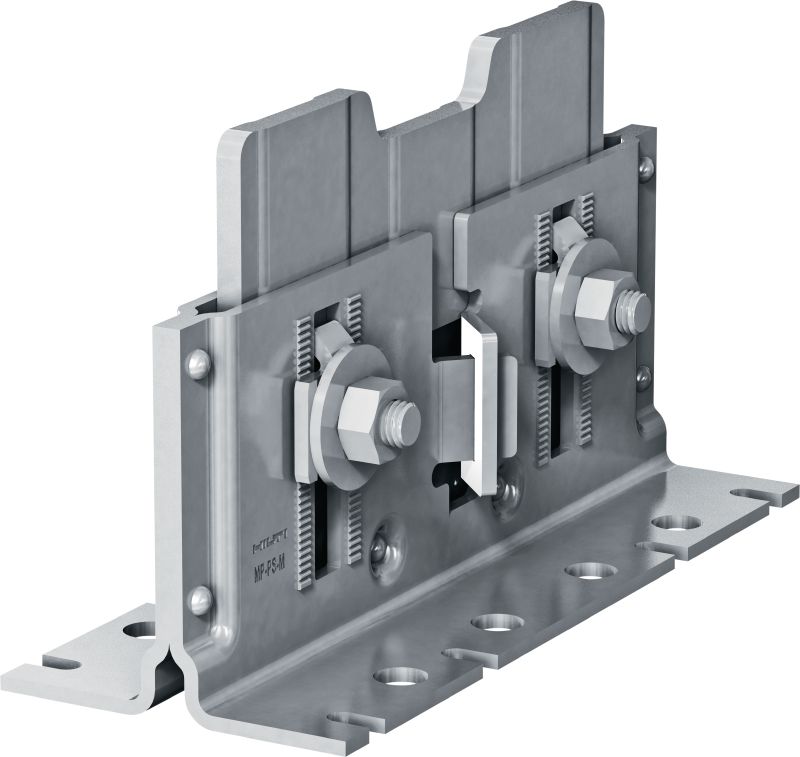

Vamzdžio laikiklis su suvirinamomis vamzdžio sąsajomis ir aukščio bei nuolydžio reguliavimus didelių apkrovų pramonės srityse, kai išorinio vamzdžio skersmuo – 21-328 mm (nuo 1/2" iki 12")

  • Atsparumas ugniai (taip / ne): Ne
  • Atsparumas temperatūrai: -20 - 300 °C
  • Medžiagos sudėtis: Pagrindo plokštė: S280GD / modif. POSMAC-C, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė

Pasirinkite galimus variantus

Aukštis virš žemės iki vamzdžio centro
  • 107 - 162 mm
  • 110 - 165 mm
Pakuotės dydis
  • 1
 Gaminio parinktys
Kiekis
Pakuotės
Iš viso Vienetai
1
Jūs negalite pamatyti savo įmonės kainų

Prašome prisijungti arba užsiregistruoti norėdami pamatyti savo įmonės kainas.

Kaina su nuolaida (be PVM)
Nuo 178,72 EUR

Techniniai duomenys

Details
Technical illustrations
Atsparumas ugniai (taip / ne)
Ne
Atsparumas temperatūrai
-20 - 300 °C
Medžiagos sudėtis
Pagrindo plokštė: S280GD / modif. POSMAC-C, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė
Medžiagos storis

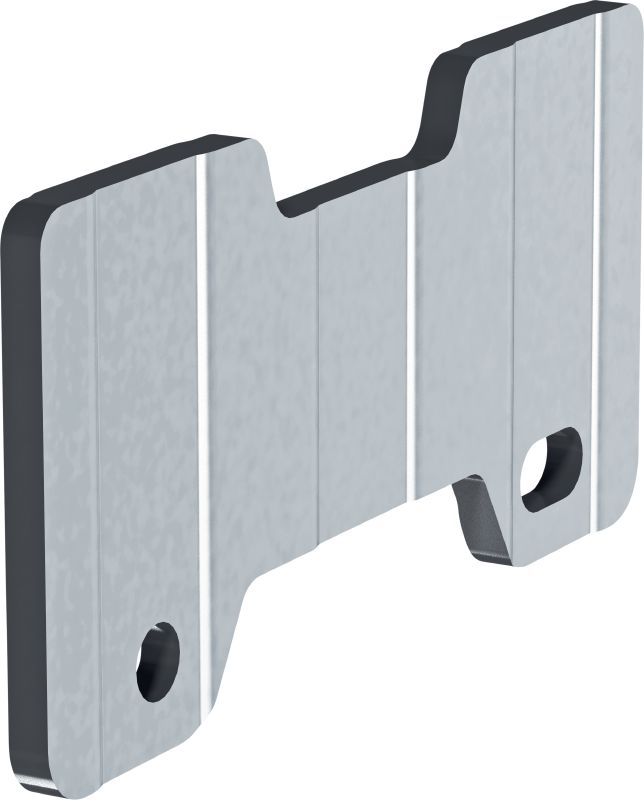

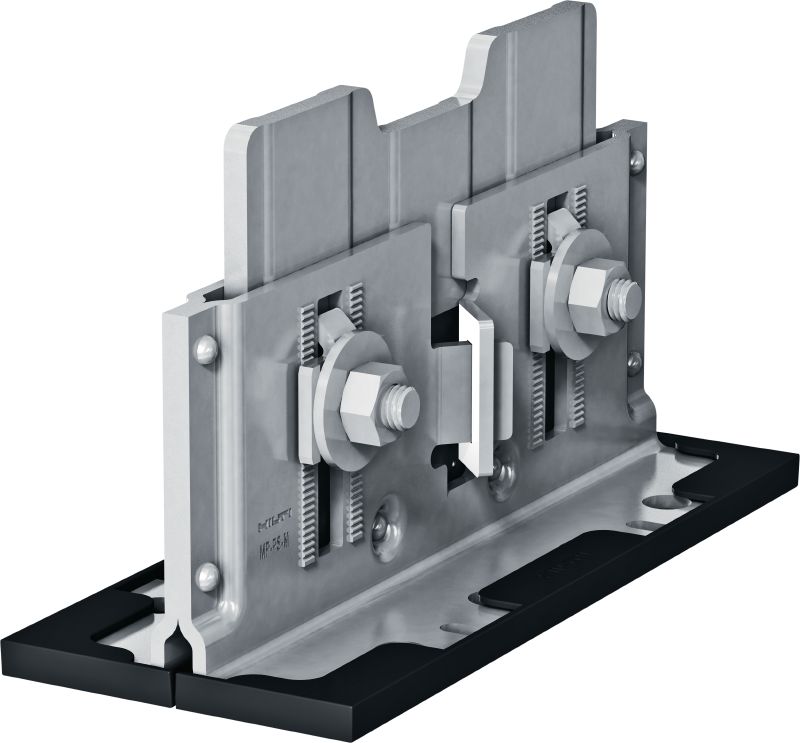

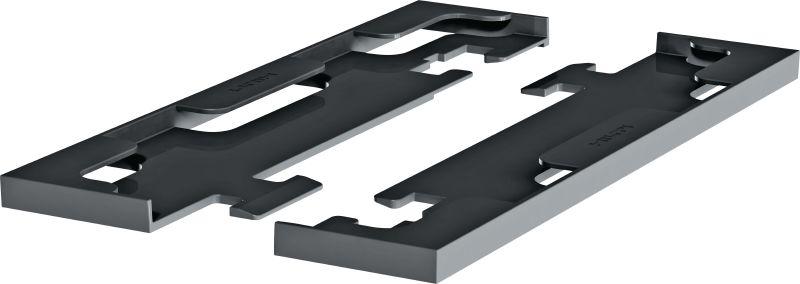

Pagrindo plokštelė: 4 mm / 0,16 col., Suvirinama plokštelė: 7 mm / 0,28 col., Slankiojanti plokštelė: 3 mm / 0,12 col., Dantyta poveržlė: 4 mm / 0,16 col.
Paviršiaus apdaila
Pagrindo plokštė: ZM300, virinama plokštė: be dangos
Karštai cinkuotas
Taip
Nerūdijančiojo plieno montavimo profilių sistemos
Ne
Aplinkos sąlygos
Laukas, maža arba vidutinė tarša (C3 / C4 – žema)
Pagrindo medžiagos tipas
Betonas, Plienas, Modulinė atrama
Veržliarakčio dydis
19 mm
Aukščio reguliavimo suveržimo sukimo momentas
50 Nm

Dokumentai

Dokumentacija
Tvarumo dokumentai
Eksploatavimo instrukcija
pdf Korozijos vadovėlis, anglų [ 9.6 MB ]

Funkcijos ir taikymai

Funkcijos

  • Universalumas – tą patį vamzdžio laikiklį su „Hilti“ modulinėmis sijomis, plieninėmis sijomis ir betonu galima naudoti su tvirtinimo, slydimo, kreipimo ar laisvai pastatomomis atramomis
  • Platus programinės įrangos palaikymas – palengvinkite skaičiavimą naudodamiesi PROFIS, „Hilti FixPoint“ skaičiuotuvu, BIM / CAD bibliotekomis ir įvairiais priedais
  • Galimi apkrovos duomenys ir dokumentai – projektavimas pagal EN13480-3, „Eurocode 3“ ir MSS-SP58 vamzdžių atraminių komponentų gaires
  • Spartesnis montavimas darbo vietoje – privirinę vamzdžio laikiklį prie jungties plokštelės, lengvai reguliuokite aukštį ir nuolydį
  • Išvenkite leidimo dirbti karštomis sąlygomis poreikio – suvirinamą vamzdžių jungtį galima paruošti ir suvirinti gamykloje, kur nėra jokių darbo vietoje taikomų apribojimų

Taikomosios programos

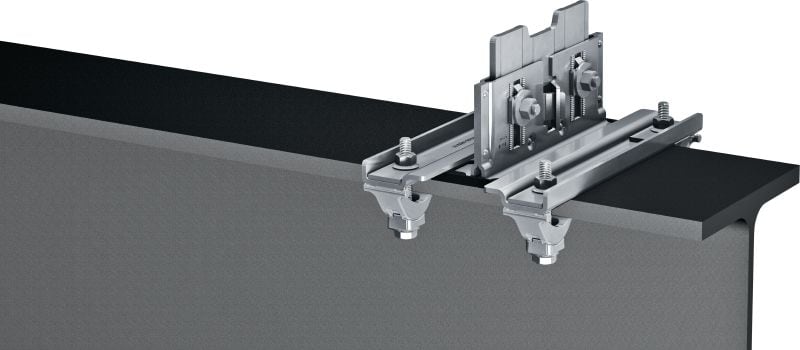

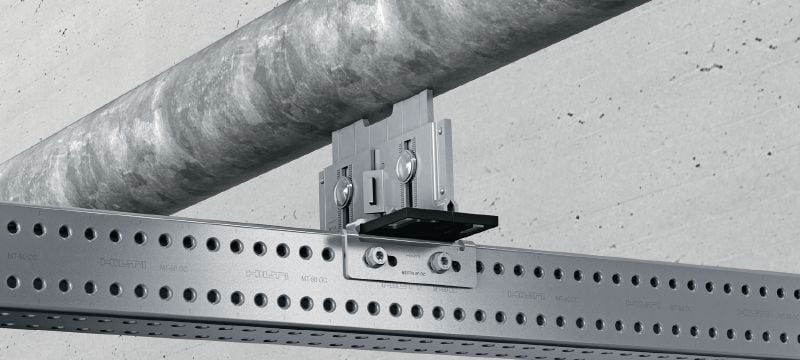

  • Vamzdžių tvirtinimas prie plieninių sijų, betono arba „Hilti“ modulinių atitvarų sijų
  • Vamzdžių instaliacija sausumos pramonės, energijos gamybos, farmacijos, elektronikos arba automobilių gamybos pastatuose
  • Tinka ploniems vamzdžiams esant iki 300°C (572°F) temperatūrai ir iki 162 mm (6 col.) storio izoliacijai
  • Rekomenduojama naudoti patalpose arba lauke, esant mažai arba vidutinio sunkumo taršai (C3 / C4 – maža)

Informaciją apie patvirtinimus ar sertifikatus rasite atskiruose punktuose.
