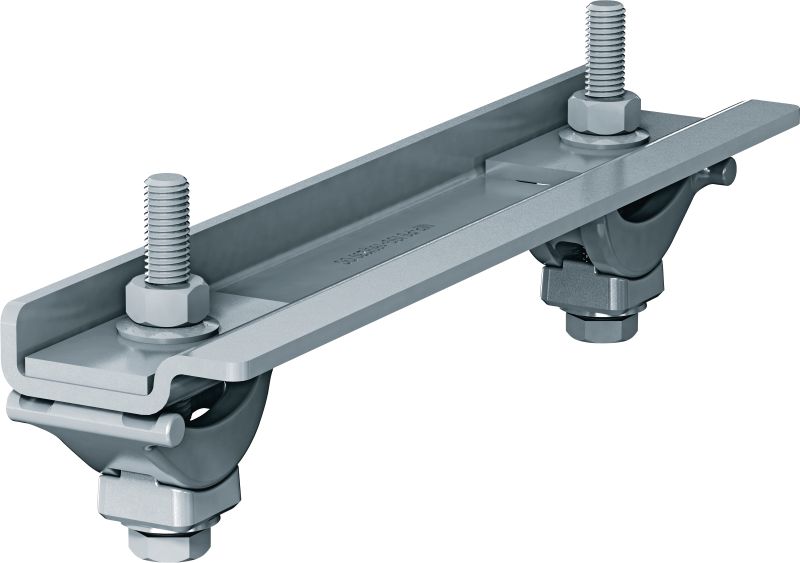

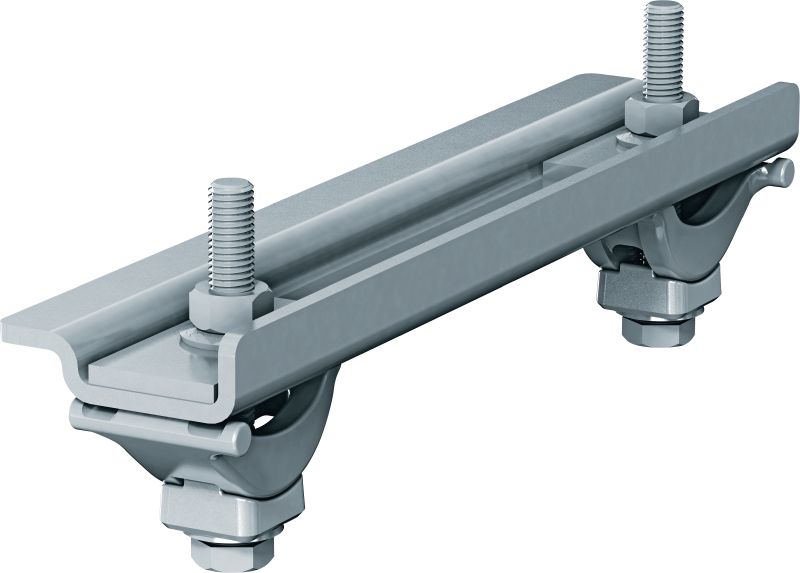

MP-PS sijos slankiosios jungties ribotuvas

Sijos jungtys, skirtos MP-PS vamzdžių laikikliams jungti prie plieninių sijų

Atsparumas ugniai (taip / ne): Ne
Atsparumas temperatūrai: -20 - 300 °C
Medžiagos sudėtis: Montavimo gnybtai (užspaudžiamosios žnyplės + balnelis): ketus, pagal DIN EN1562, Pagrindo plokštė: S280GD pagal EN10346, Stačiakampė poveržlė: S235JR – Yield280 pagal HN 707, Varžtai: F 8.8 stiprio klasė pagal ISO 898-1, Veržlės: 8 stiprio klasė pagal ISO 898-2, Laikanti poveržlė: C60E per EN10132-3

Techniniai duomenys

Atsparumas ugniai (taip / ne)

Atsparumas temperatūrai

-20 - 300 °C

Medžiagos sudėtis

Montavimo gnybtai (užspaudžiamosios žnyplės + balnelis): ketus, pagal DIN EN1562, Pagrindo plokštė: S280GD pagal EN10346, Stačiakampė poveržlė: S235JR – Yield280 pagal HN 707, Varžtai: F 8.8 stiprio klasė pagal ISO 898-1, Veržlės: 8 stiprio klasė pagal ISO 898-2, Laikanti poveržlė: C60E per EN10132-3

Medžiagos storis

Visos lakštinio metalo dalys: 5 mm

Paviršiaus apdaila

Montavimo gnybtai ir stačiakampė poveržlė: DIN EN ISO 1461, pagrindo plokštė: ZM300, varžtai / veržlės: ISO 10684, laikančios poveržlės: ISO 10683, cilindrinė poveržlė: nerūdijantis plienas

Nerūdijančiojo plieno montavimo profilių sistemos

Aplinkos sąlygos

Laukas, maža arba vidutinė tarša (C3 / C4 – žema)

Pagrindo medžiagos tipas

Modulinė atrama

Veržliarakčio dydis

19 mm

Plieninės sijos storis

3 - 36 mm

Plieninės sijos min. storis

3 mm

Plieninės sijos min. storis (matmuo konvertuotas iš colių su trupmenine dalimi)

1/8 col.

Plieninės sijos maks. storis

36 mm

Plieninės sijos maks. storis (matmuo konvertuotas iš colių su trupmenine dalimi)

1-7/16 col.

Dokumentai

Funkcijos ir taikymai

Funkcijos

Paprastesnis montavimas – lengvai reguliuojamas ir modifikuojamas vamzdžių laikiklių tvirtinimo prie plieninių sijų metodas
Saugesnės darbo vietos – užspaudimo funkcija leidžia išvengti suvirinimo ir gręžimo
MP vamzdžių laikiklių sistemos dalis – reguliuojamas sprendimas tinkantis beveik bet kokiam plieno sijos pločiui
Plona konstrukcija – suteikia geresnę prieigą, kai karštų vamzdynų izoliaciją reikia apvynioti aplink vamzdžio laikiklį
Tinka montuoti prie I sijos kolonų atsistojus, pakibus, horizontalioje arba vertikalioje padėtyje

Taikomosios programos

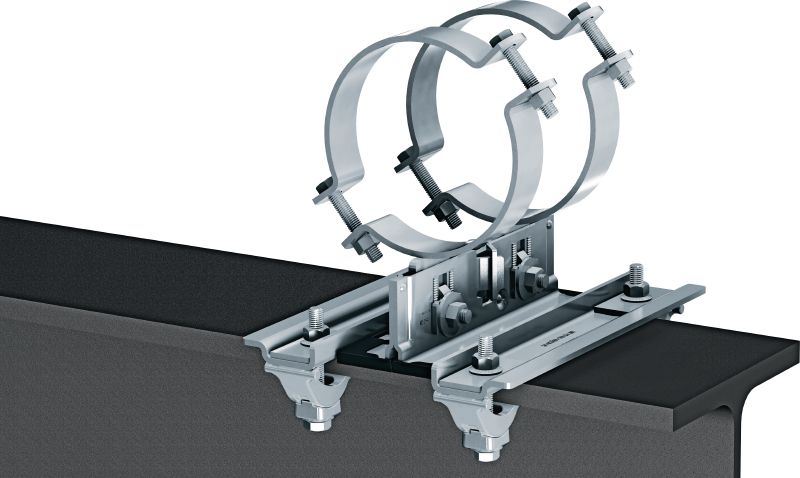

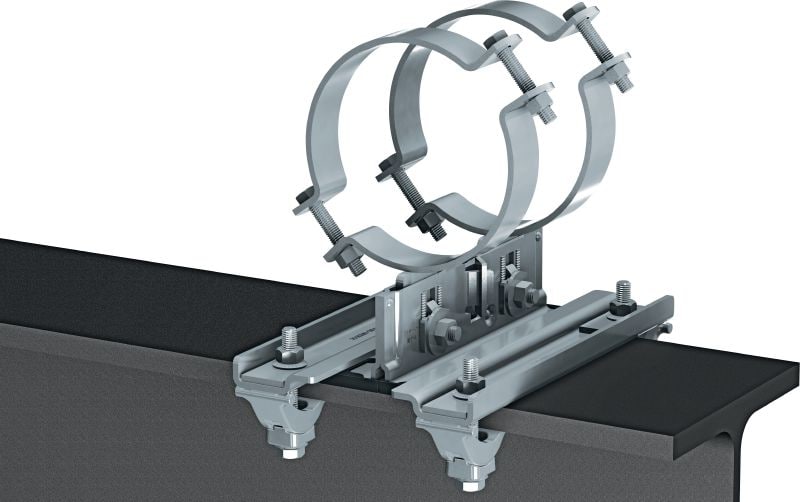

MP-PS vamzdžių laikiklių, naudojamų įslydimui arba įvedimui į plienines sijas, tvirtinimas
Rekomenduojama naudoti patalpose arba lauke, esant mažai arba vidutinio sunkumo taršai (C3)

Informaciją apie patvirtinimus ar sertifikatus rasite atskiruose punktuose.
