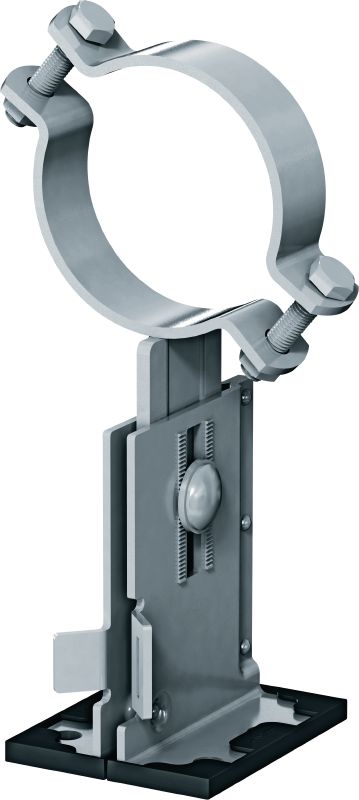

Vamzdžio laikiklis MP-PS 1-1

Lauke dengtas (LD) vamzdžio laikiklis su aukščio ir nuolydžio reguliavimu, skirtas naudoti didelių apkrovų pramoninėse srityse, su išoriniais vamzdžio skersmenimis nuo 21 iki 173 mm (nuo 1/2" iki 6")

Atsparumas ugniai (taip / ne): Ne
Atsparumas temperatūrai: -20 - 300 °C
Medžiagos sudėtis: Pagrindo plokštė: S280GD / modif. POSMAC-C, Lankai: S235JR – DIN EN 10025, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė

Techniniai duomenys

Atsparumas ugniai (taip / ne)

Atsparumas temperatūrai

-20 - 300 °C

Medžiagos sudėtis

Pagrindo plokštė: S280GD / modif. POSMAC-C, Lankai: S235JR – DIN EN 10025, Vidurio plokštelė: S235JR – DIN EN 10025, Slydimo plokštelė: PA66 + GF30, Sraigtas: 8.8 plieno klasė, veržlė: 8 plieno klasė

Medžiagos storis

Pagrindo plokštelė: 4 mm, Vidurio plokštelė: 7 mm, Slydimo plokštelė: 3 mm, Dantytoji poveržlė: 4 mm

Paviršiaus apdaila

Išorinė danga – HDG

Karštai cinkuotas

Taip

Nerūdijančiojo plieno montavimo profilių sistemos

Aplinkos sąlygos

Laukas, maža arba vidutinė tarša (C3 / C4 – žema)

Pagrindo medžiagos tipas

Betonas, Plienas, Modulinė atrama

Veržliarakčio dydis

19 mm

Aukščio reguliavimo suveržimo sukimo momentas

50 Nm

Ilgis

141 mm

Papildoma produkto informacija

Trinties koeficientas – slydimo plokštelė (PA66-GF30) ant cinko, magnio paviršiaus: 0,146, Trinties koeficientas – slydimo plokštelė (PA66-GF30) ant karštai galvanizuoto paviršiaus: 0,129, Trinties koeficientas – slydimo plokštelė (PA66-GF30) ant cinko, elektrogalvanizuoto paviršiaus: 0,177

Dokumentai

Funkcijos ir taikymai

Funkcijos

Universalumas – tą patį vamzdžio laikiklį su „Hilti“ modulinėmis sijomis, plieninėmis sijomis ir betonu galima naudoti su tvirtinimo, slydimo, kreipimo ar laisvai pastatomomis atramomis
Platus programinės įrangos palaikymas – palengvinkite skaičiavimą naudodamiesi PROFIS, „Hilti FixPoint“ skaičiuotuvu, BIM / CAD bibliotekomis ir įvairiais priedais
Galimi apkrovos duomenys ir dokumentai – projektavimas pagal EN13480-3, „Eurocode 3“ ir MSS-SP58 vamzdžių atraminių komponentų gaires
Spartesnis montavimas darbo vietoje – pritvirtinę vamzdžio laikiklį, lengvai reguliuokite aukštį ir nuolydį
Platesnė užspaudimo sritis – tinka įvairiems vamzdžiams su papildomomis įdangomis arba be jų

Taikomosios programos

Vamzdžių tvirtinimas prie plieninių sijų, betono arba „Hilti“ modulinių atitvarų sijų
Vamzdžių instaliacija sausumos pramonės, energijos gamybos, farmacijos, elektronikos arba automobilių gamybos pastatuose
Tinka naudoti iki 300 °C temperatūroje ir iki 220 mm storio izoliacijoje
Rekomenduojama naudoti patalpose arba lauke, esant mažai arba vidutinio sunkumo taršai (C3)

Informaciją apie patvirtinimus ar sertifikatus rasite atskiruose punktuose.
