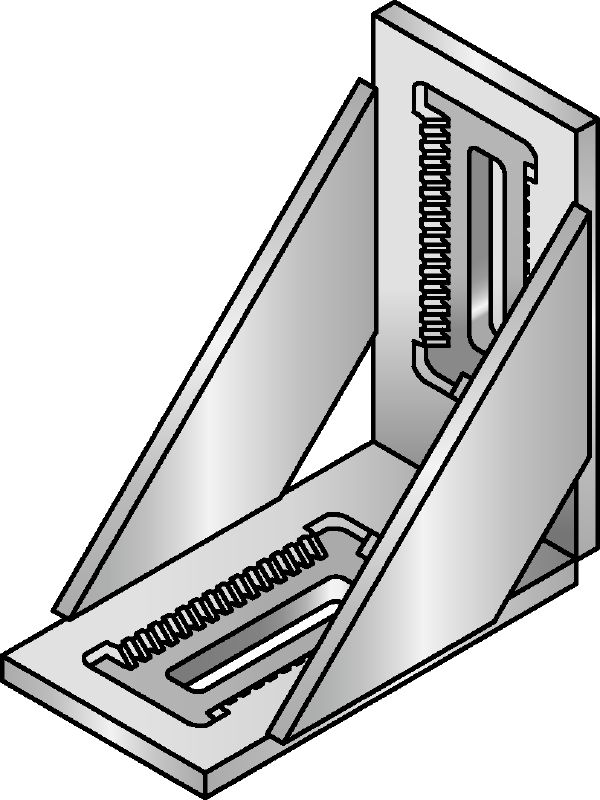

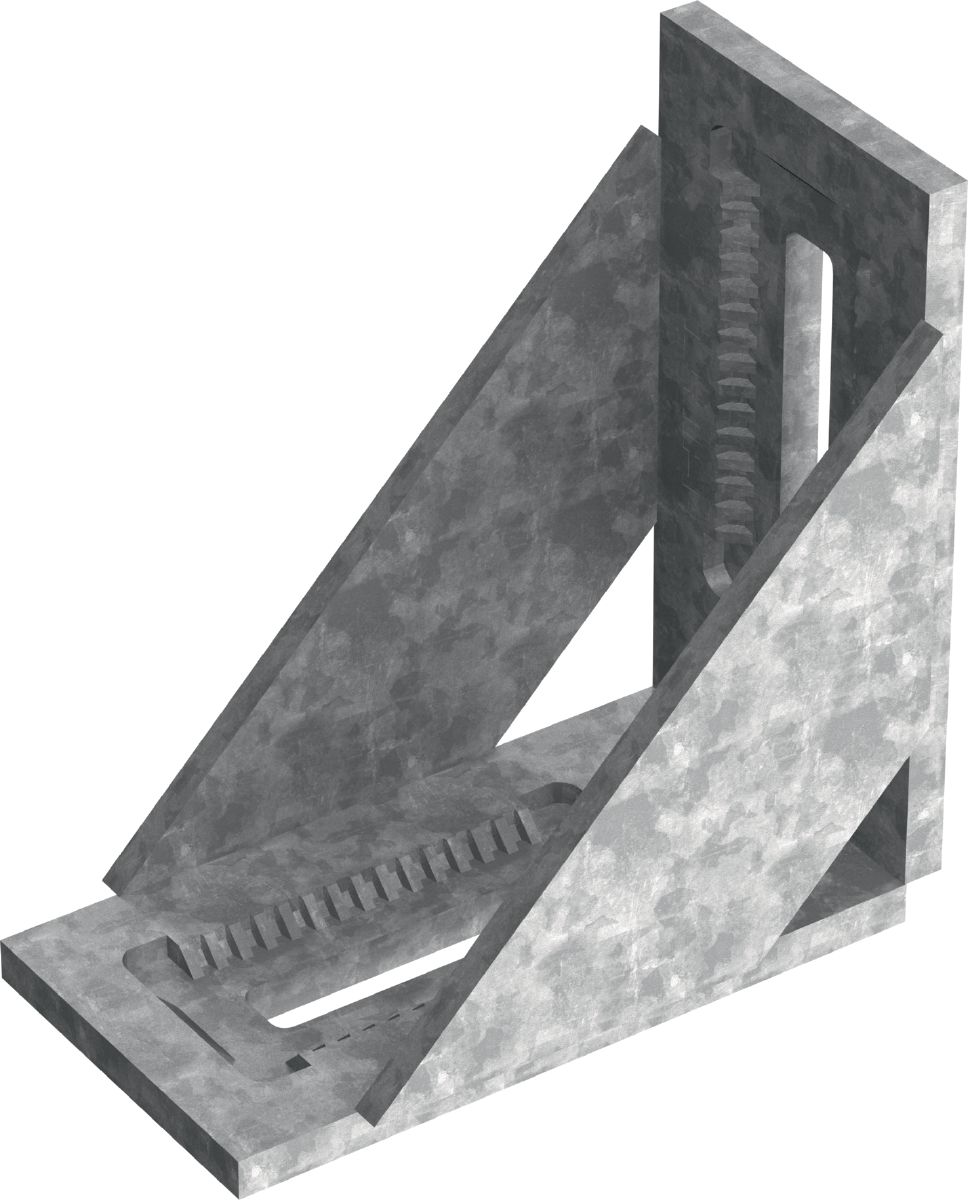

MIC-BA /H jungtis

Geriausios karštai galvanizuotos (HDG) jungtys, suteikiančios didžiausią universalumą MI modulinėje sistemoje

Medžiagos sudėtis: Jungtis: DD11 MOD – HN 547, S235JR – DIN EN 10025; atraminė plokštė, dantytoji plokštė: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; varžtas: 8.8 klasės plienas; veržlė: 8 klasės plienas
Paviršiaus apdaila: Karštas cinkavimas: jungtis maž. 55 µm – DIN EN ISO 1461; atraminė plokštė, dantytoji plokštė, varžtas, veržlė – 45 µm – DIN EN ISO 1461
Aplinkos sąlygos: Laukas, maža arba vidutinė tarša (C3 / C4 – žema)

Techniniai duomenys

Medžiagos sudėtis

Jungtis: DD11 MOD – HN 547, S235JR – DIN EN 10025; atraminė plokštė, dantytoji plokštė: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; varžtas: 8.8 klasės plienas; veržlė: 8 klasės plienas

Paviršiaus apdaila

Karštas cinkavimas: jungtis maž. 55 µm – DIN EN ISO 1461; atraminė plokštė, dantytoji plokštė, varžtas, veržlė – 45 µm – DIN EN ISO 1461

Aplinkos sąlygos

Laukas, maža arba vidutinė tarša (C3 / C4 – žema)

Suveržimo sukimo momentas

84 Nm

Veržliarakčio dydis

19 mm

Dokumentai

Funkcijos ir taikymai

Funkcijos

Suteikia itin stiprų ir tvirtą sujungimą esant sunkioms apkrovoms
Iki 50 mm (2") pradinis reguliavimas užtikrina greitą sumontavimą
5 mm (0,2") tikslus reguliavimas užtikrina didesnį lankstumą
Kompaktiška konstrukcija, užtikrinanti greitą, paprastą montavimą naudojant įvairias konfigūracijas
Nereikia suvirinimo – greitesnis ir efektyvesnis montavimas

Taikomosios programos

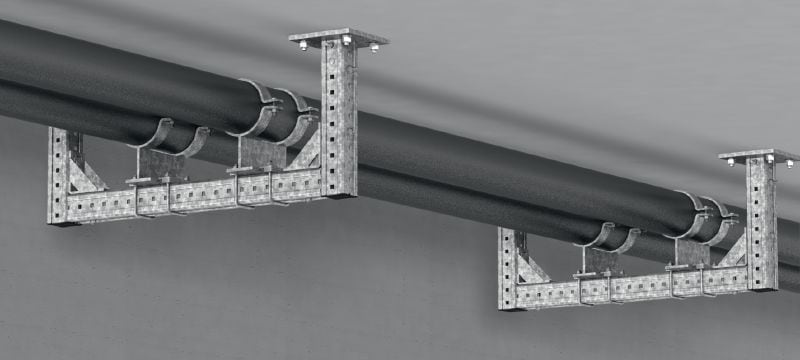

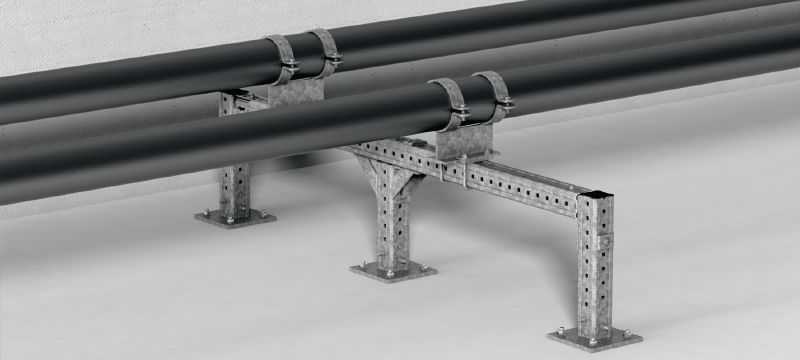

Modulinė sistema, skirta kabelių loviams, vamzdžiams ir kitoms antrinėms plieninėms konstrukcijoms laikyti
Jungtis sumontuota MI sijų išorėje
Galima naudoti kaip priešingą porą itin standžiai jungčiai
Tinka naudoti su MI-90 arba MI 120 sijomis
Itin universali dalis, kurią galima naudoti įvairioms konfigūracijoms, įskaitant trimates konstrukcijas

Informaciją apie patvirtinimus ar sertifikatus rasite atskiruose punktuose.
