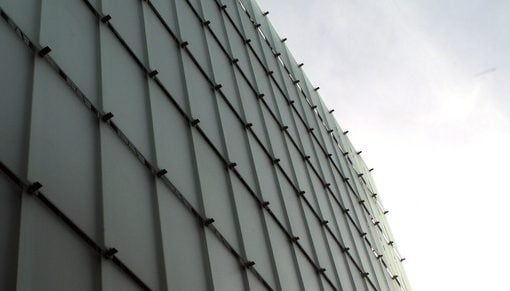

KUB (Kunsthaus Bregenz)

Ventiliuojami fasadai

Energetiškai efektyvus, ekonomiškas ir patvarus sprendimas statybos ir renovacijos projektams

Pakabinamieji ventiliuojami fasadai – tai daugiasluoksnė sistema, kurią sudaro laikančioji konstrukcija, izoliacija ir apdaila. Ventiliacijos tarpas tarp apdailos ir izoliacijos užtikrina drėgmės nutekėjimą ir pagerina šiluminį efektyvumą. Pakabinami ventiliuojami fasadai palengvina izoliaciją, vėdinimą ir apsaugą nuo oro sąlygų.

Ventiliuojami fasadai

Kur naudojami ventiliuojami fasadai?

Ventiliuojami fasadai plačiai naudojami šiuolaikinėje pastatų statyboje įvairiuose sektoriuose. Jie ypač populiarūs komerciniuose ir daugiaaukščiuose gyvenamuosiuose pastatuose, nes pasižymi puikiomis izoliacinėmis savybėmis, padeda reguliuoti patalpų temperatūrą ir sumažinti energijos sąnaudas. Šios sistemos taip pat paplitusios švietimo ir sveikatos priežiūros įstaigose, kur oro kokybė ir šiluminis komfortas yra prioritetai. Tokiuose regionuose kaip Baltijos šalys, kur klimato sąlygos yra permainingos, ventiliuojami fasadai naudojami siekiant apsaugoti pastatų išorę nuo temperatūros svyravimų ir drėgmės. Be funkcionalumo, jie mėgstami ir dėl to, kad padidina pastatų estetinį patrauklumą, todėl tinka architektūriniams projektams, kuriuose vertinamas ir efektyvumas, ir dizainas.

Pagrindiniai ventiliuojamų fasadų privalumai

Sukūrus vėdinamą oro tarpą tarp išorinės apdailos ir pastato konstrukcinės sienos, pagerėja izoliacijos efektyvumas, todėl sumažėja energijos suvartojimas ir su tuo susijusios išlaidos. Šis oro srauto sluoksnis taip pat pagerina drėgmės kontrolę, užkerta kelią pelėsiui ir prailgina statybinių medžiagų tarnavimo laiką. Ventiliuojami fasadai yra skirti ilgaamžiškumui, todėl patikimai apsaugo nuo oro sąlygų ir temperatūros svyravimų. Be to, jie pagerina akustinę izoliaciją, todėl patalpų aplinka tampa tylesnė.

Apdailos medžiagų tipai ir kaip pasirinkti

Dažniausiai pasitaikantys tipai – natūralus akmuo, keramika, pluoštinis cementas ir metalas – pasirenkami atsižvelgiant į tokius veiksnius kaip ilgaamžiškumas, estetinis patrauklumas ir aplinkos sąlygos. Renkantis apdailos medžiagą labai svarbu atsižvelgti į klimato sąlygas, pavyzdžiui, atsparumą lietui ir ekstremalioms temperatūroms, ir į pastato vietą, kad būtų užtikrintas optimalus veikimas ir ilgaamžiškumas. Aukštybinių pastatų atveju geriau rinktis lengvas, oro sąlygoms atsparias dangas, o triukšmui jautriose vietose esančioms konstrukcijoms gali būti naudinga geresnė garso izoliacija. Suderinus funkcinius poreikius ir dizaino pageidavimus, architektams ir statytojams lengviau pasirinkti tinkamiausią fasadų tipą savo projektui.

Įkeliama

Ventiliuojamų fasadų montavimo etapai

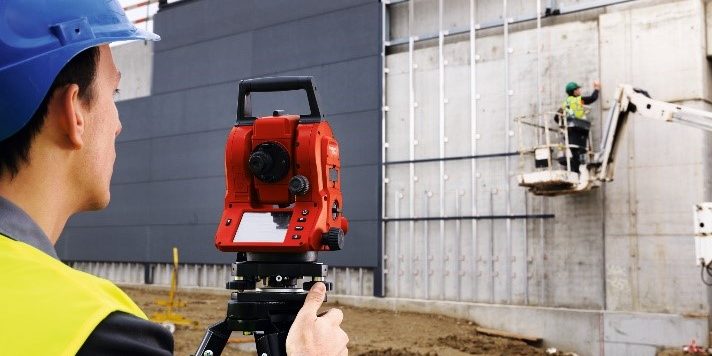

Esamo pastato matavimas su „Hilti Total Station POS 15

Išdėstymas

Informacijos perdavimas iš fasado projekto brėžinių yra labai svarbus norint pasiekti norimą rezultatą. Hilti skaitmeninis išdėstymo įrankis PLT yra puikus sprendimas.

Skaitmeniniai išdėstymo įrankiai

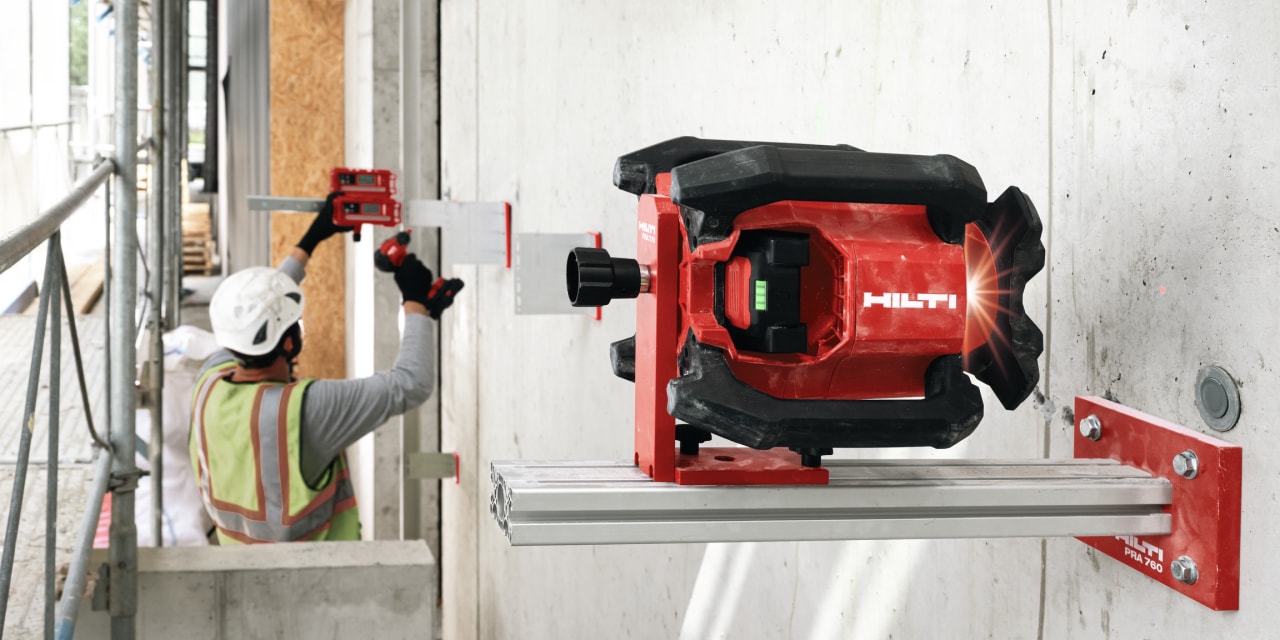

Profilių lyginimas „Hilti PR 30-HVS A12“ rotaciniu lazeriu

Lygiavimas

Tikslus ir greitas profilių lygiavimas naudojant rotacinį lazerinį nivelyrą, specialiai sukurtą fasadų montavimo darbams.

Statybiniai lazeriniai nivelyrai

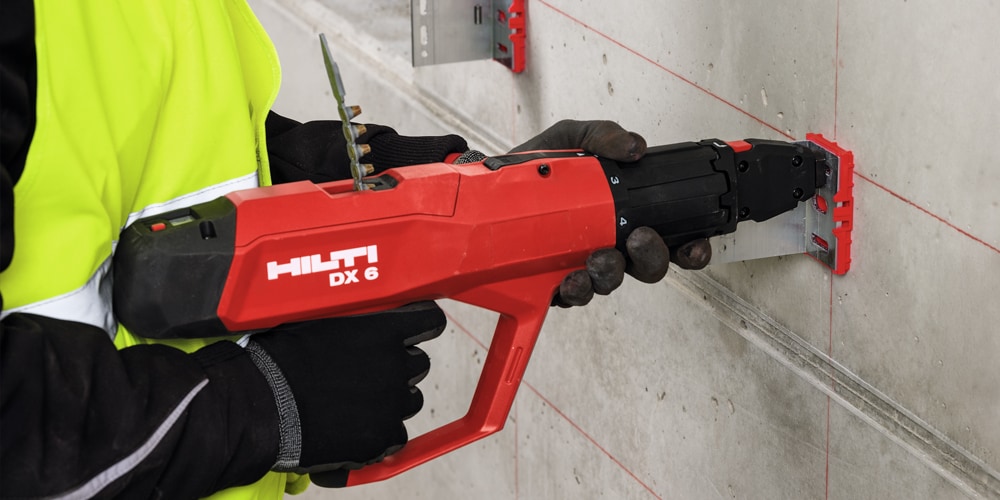

Konsolės tvirtinimas naudojant „Hilti DX 6“ varžtų lyginimo įrankį

Kronšteinų tvirtinimas

Galimos įvairios montavimo sistemos:

DX 6 vinių tvirtinimui Visi kronšteinai

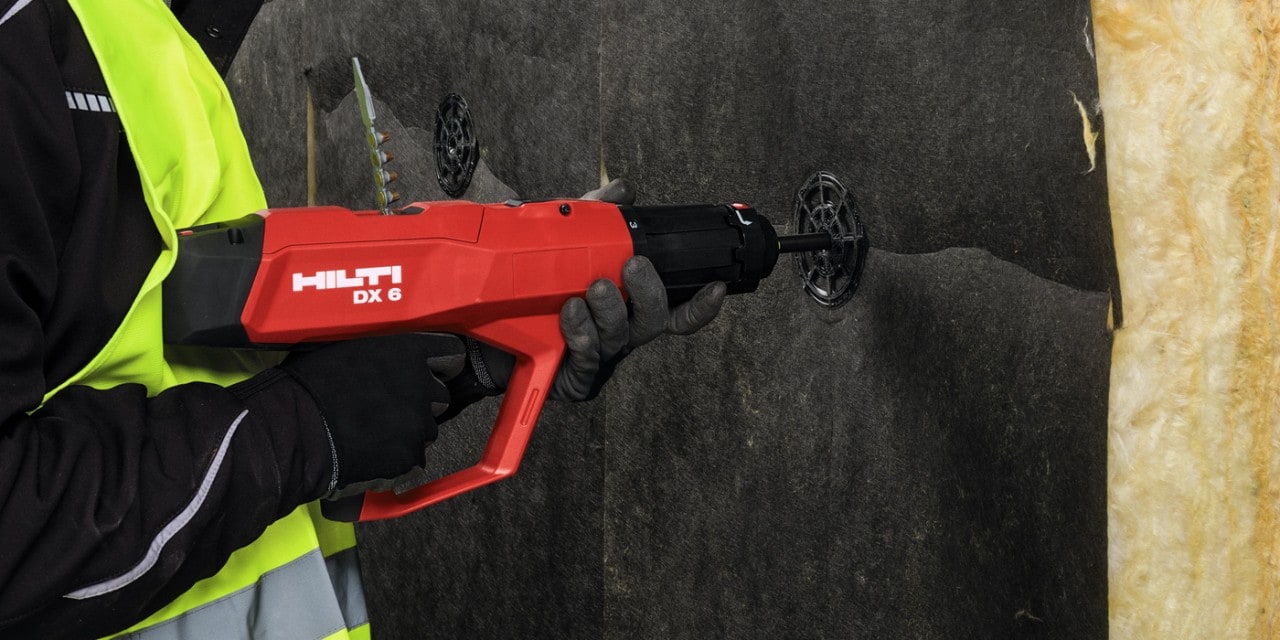

Izoliacijos tvirtinimas su „Hilti DX 6-IE“ atsuktuvu

Izoliacinės medžiagos tvirtinimas

Iki 200 mm storio šilumos izoliaciją galima lengvai ir efektyviai pritvirtinti betone naudojant tiesioginį tvirtinimą.

DX 6 tvirtinimo įrankio, kurį galima naudoti ir kronšteinams tvirtinti, ir X-IE jungčių, skirtų izoliacijai tvirtinti, derinys nustato naujus saugumo ir greičio standartus.

Izoliacijos tvirtinimo detalės X-IE

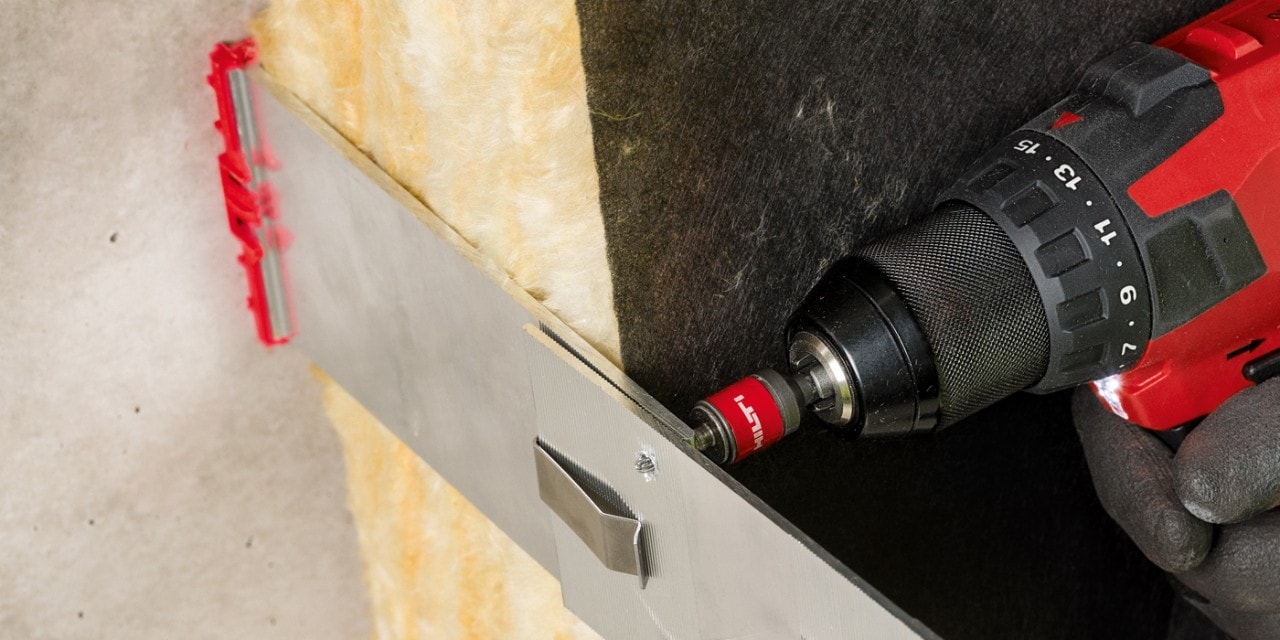

Profilio montavimas su „Hilti“ akumuliatoriniu atsuktuvu

Profilių surinkimas

  • Ventiliuojamų fasadų profiliai – Hilti siūlo platų įvairių spalvų ir storių profilių pasirinkimą.
  • Profilių montavimas – pateikiame tinkamus varžtus ir montavimo įrankius.
Visi profiliai Profilių montavimo varžtai Akumuliatoriniai suktuvai

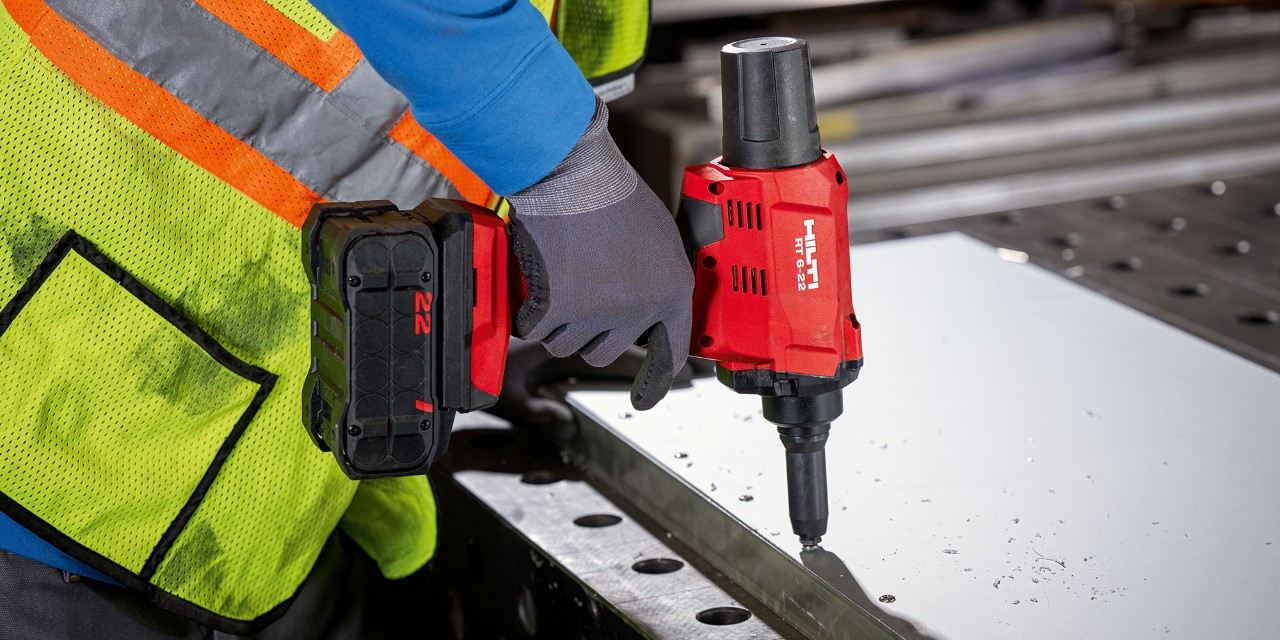

Plokščių montavimas naudojant akumuliatorinį kniedžių pistoletą RT 6-A22

Plokštės montavimas

Plokštės prie pagrindo gali būti tvirtinamos varžtais, klijais arba kniedėmis. Kniedijimas yra populiarus sprendimas, ypač kai reikia greitai surinkti. Be klijavimo, galimi ir kiti paslėpto plokščių tvirtinimo būdai, pavyzdžiui, pakabų sistema arba varžtų sistema.

RT 6-22 akumuliatorinis kniedijimo įrankis

Hilti – pakabinamų ventiliuojamų fasadų projektavimo partneris

MFT-MFI, Ventilated Facade

Konsultavimas projektavimo etape

Padedame nuo projektavimo etapo iki fasado parinkimo ir įgyvendinimo. Siūlome jums ekonomiškai optimalų, jūsų reikalavimus atitinkantį sprendimą.

Atsižvelgdami į jūsų konkrečius projektavimo reikalavimus, susijusius su plokščių išdėstymu, statika ir U verte, parengsime jums ekonomiškai optimalų sistemos pasiūlymą.

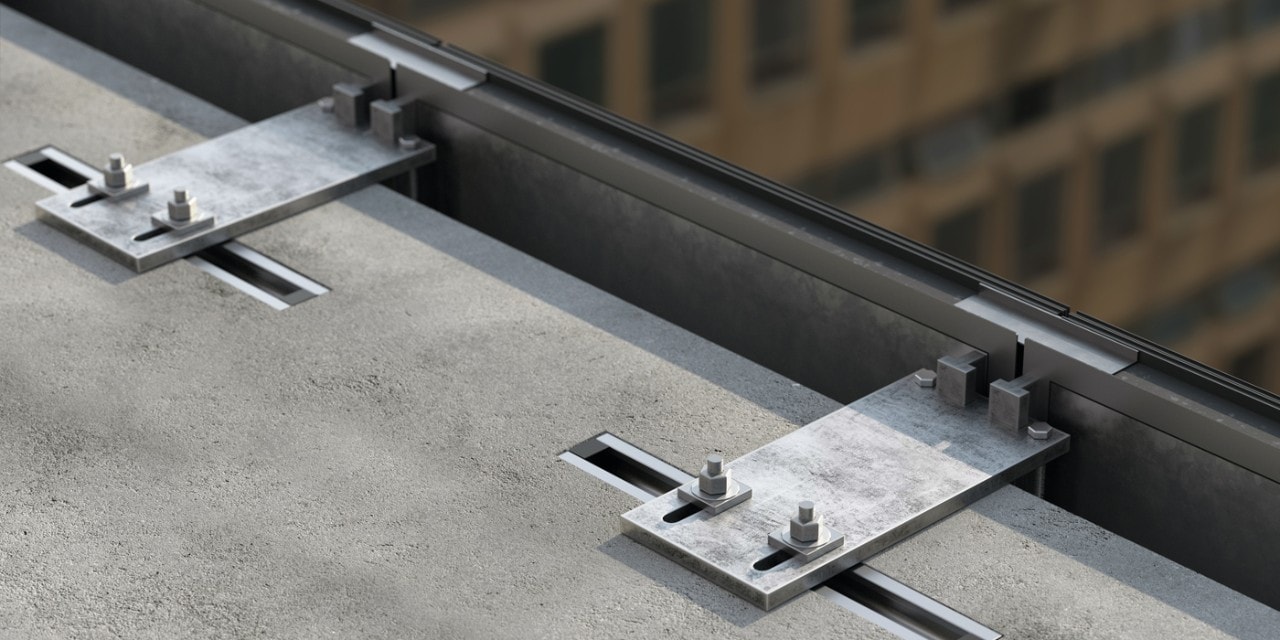

Fasadų atraminės konstrukcijos tvirtinimas

Techninės konsultacijos įgyvendinimo etape

Padedame jums siūlydami konstrukcinius skaičiavimus ir patikrintus laikančiosios konstrukcijos dokumentus, taip pat jūsų fasado projektui reikalingus tvirtinimo ir jungiamuosius elementus.

Taip pat apskaičiuojame sienos konstrukcijos U vertę, atsižvelgdami į laikančiosios konstrukcijos šiluminius tiltus.

Ventiliuojamų fasadų projekto išlaidos

Ko mums reikia, kad galėtume suteikti visapusišką pagalbą jūsų projektui:

  • Iliustraciniai planai: laikančioji konstrukcija turi būti pritaikyta prie dangos medžiagos išdėstymo ir savybių. Remdamiesi jūsų AutoCAD projektais, galime atlikti atitinkamus skaičiavimus.
  • Atitinkami dokumentai: kad galėtume jums pasiūlyti geriausią sprendimą, mums reikia visų svarbių jūsų projekto dokumentų. Tai taikoma ir vertikaliems pjūviams. Užpildykite kontrolinį sąrašą ir atsiųskite mums projekto užklausą.
