Fastening on Steel with X-BT and S-BT

GREITOS, PAPRASTOS IR PATIKIMOS ELEKTROS JUNGTYS

Sutaupykite laiko tvirtindami prie plieno

Elektros jungtis dažnai reikia įrengti ant plieno konstrukcijų siekiant fiziškai sujungti su žeme tokius elementus kaip valdymo plokštės, vamzdžių jungės ir kita elektros įranga. Įžemindami elementus apsaugote įrangą ir sumažinate elektros smūgio riziką šalia dirbantiems žmonėms. Tai itin svarbu energetikos ir pramonės srityje, kur jėgainės, naftos perdirbimo įrenginiai ir jūrinės naftos platformos yra įrengiamos lauke.

Dažniausiai šios jungtys atlieka tris svarbias funkcijas:

  • Sujungimas: paprasčiausias dviejų elementų, pvz., vamzdžių jungių, kabelių lovelių ar plieno konstrukcijų, sujungimas taip, kad bent vienas iš jų būtų įžemintas ir praleistų elektros srovę.
  • Įžeminimas: dalies, kuri įprastai neturi krūvio, pvz., įrangos, jungiamųjų dėžučių ar sandėliavimo talpų prijungimas prie žemės.
  • Žaibolaida: gali būti tiesioginė (žaibas) arba netiesioginė (tekanti elektros ir komunikacijų linijomis arba žeme, pasitelkiant įžeminimo sistemą), o apsauga suteikiama sustabdant srovę ir paleidžiant ją į žemę (naudojant žaibolaidžius, specialias smailes ir kt. įrenginius).



ALTERNATYVŪS TVIRTINIMO PRIE PLIENO METODAI

Alternatyvūs tvirtinimo metodai gali pareikalauti daug laiko, darbo jėgos ar padengto plieno taisymo darbų. Pavyzdžiui:

Litavimas

  • Daug laiko kainuojantis padengto plieno paruošimas, pvz., naudojant kampinį šlifuoklį.
  • Daug pavojų keliančių žiežirbų.
  • Reikalingas patyręs ir sertifikuotas lituotojas.
  • Kai kuriuose objektuose gali būti reikalingas leidimas dirbti su karštais įrankiais ir už apsaugą nuo gaisro atsakingas asmuo.
  • Daugiasluoksnis dažymas, kuris įprastai atliekamas naftos ir dujų pramonėje, gali užtrukti nuo 3 iki 6 dienų, įskaitant dažų džiovinimą; tai reiškia, kad klaidų taisymas būtų labai brangus ir reikalaujantis daug laiko.

Tvirtinimas dvipusiais varžtais

  • Gręžimas gali pareikalauti daug laiko, priklausomai nuo plieno storio ir kietumo.
  • Gręžimo metu paveiktas plienas turi būti tinkamai padengtas siekiant išvengti korozijos.
  • Reikalinga prieiga iš abiejų pusių.
  • Montuotojas turi dirbti su mažomis detalėmis, pvz., veržlėmis, poveržlėmis ir varžtais, kurios gali nukristi ar pasimesti.

Suveržimas apkabomis

  • Ribota tvirtinimo kryptis, nes apkabos turi būti tvirtinamos prie konstrukcinio plieno tam tikru kampu.
  • Reikalinga prieiga prie konstrukcinio plieno iš abiejų pusių.
  • Labai didelės medžiagų kainos, ypač pasirinkus korozijai atsparias apkabas, pagamintas iš karštuoju būdu galvanizuoto arba nerūdijančiojo plieno.

DU GREITI IR PATIKIMI ELEKTROS JUNGČIŲ TVIRTINIMO PRIE PLIENO BŪDAI

Diagram of a cross-section of steel showing blunt tip fastening

Tvirtinimas su X-BT bukais elementais

Perversmą pramonės srityje sukėlusi tvirtinimo technologija, kuria bukas nerūdijančiojo plieno tvirtinimo elementas su lygiu cilindro arba kūgio formos kotu yra įtvirtinamas iš anksto pagrindo medžiagoje išgręžtoje skylėje naudojant parakinius įrankius ir sukuriant aukštos kokybės sujungimą.

  • Negręžiant angos per visą konstrukcijos plotį nepažeidžiamas apsauginis sluoksnis nuo korozijos.
  • Pritvirtinama greičiau nei per 2 minutes.

Dvigubo nerūdijančiojo plieno tvirtinimo elementai tinka naudoti itin korozinėje aplinkoje.

Žiūrėti vaizdo įrašą
Vaizdas, rodantis plieninius tvirtinimo sprendimus, pabrėžiantį saugumą.

Tvirtinimas su X-BT bukais sraigtiniais elementais

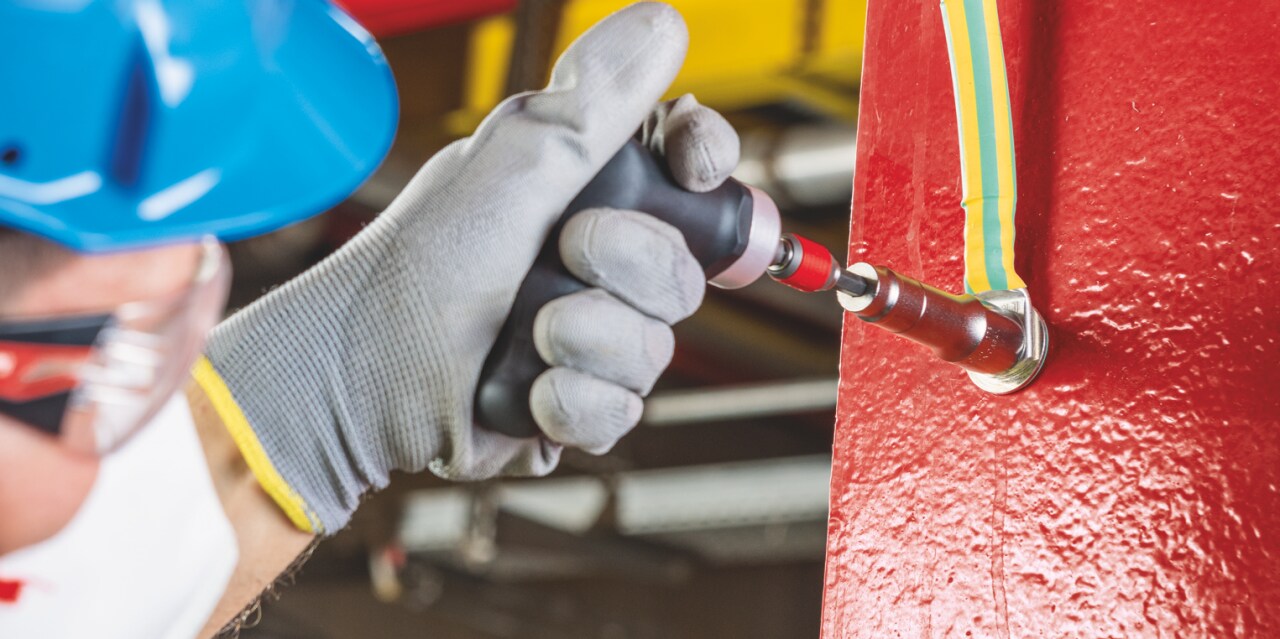

Perversmą pramonės srityje sukėlusi tvirtinimo technologija, kuria bukas nerūdijančiojo plieno tvirtinimo elementas su sriegiu yra įtvirtinamas iš anksto pagrindo medžiagoje išgręžtoje skylėje naudojant riboto sukimo momento atsuktuvą ir sukuriant įsriegiamą sujungimą.

  • Negręžiant angos per visą konstrukcijos plotį nepažeidžiamas apsauginis sluoksnis nuo korozijos.
  • Pritvirtinama greičiau nei per 2 minutes.

Dvigubo nerūdijančiojo plieno tvirtinimo elementai tinka naudoti itin korozinėje aplinkoje.

Žiūrėti vaizdo įrašą

„HILTI“ TVIRTINIMO METODAI

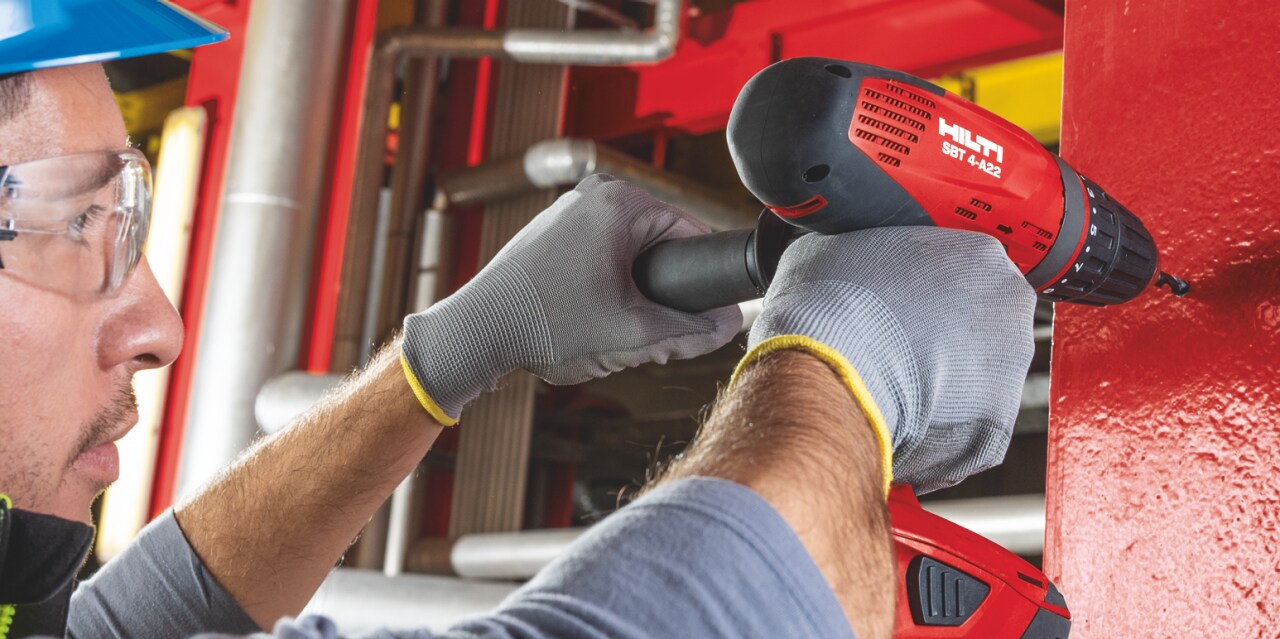

Bandomoji anga išgręžiama elektros jungčiai naudojant „Hilti“ gręžimo įrankį.

Greitis

Vienos greičiausiai sumontuojamų elektros jungčių rinkoje.

  • Jungtį sumontuosite per mažiau nei 2 minutes.
  • Nereikalingas pakartotinis plieno padengimas, kuris užima daug laiko!
  • Reikšmingai mažesnė galutinė montavimo kaina.

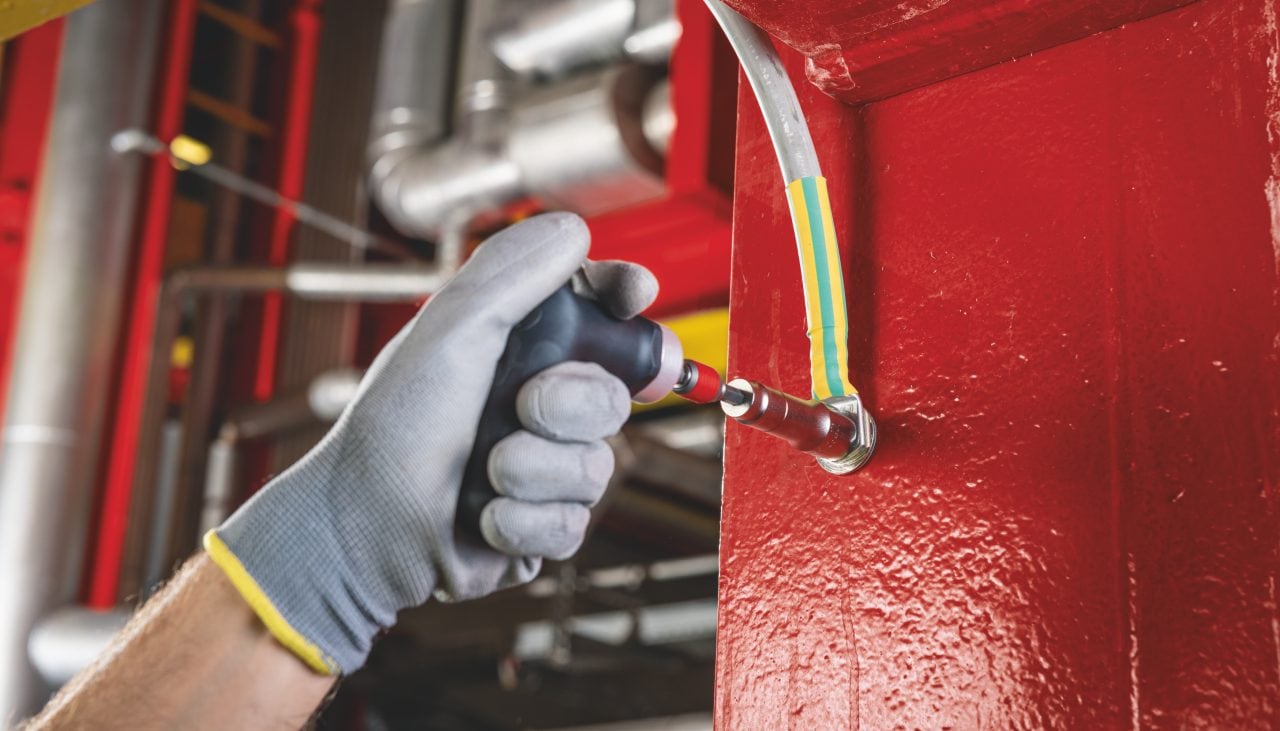

Nerūdijančio plieno smeigė, sukama elektros jungčiai

Patikimumas

„Sumontuok ir pamiršk“.

  • Plieninė smeigė tinka itin korozinei aplinkai.
  • Vibracijoms atspari sistema leidžia išvengti jungties atsilaisvinimo.
  • Įvairūs leidimai.

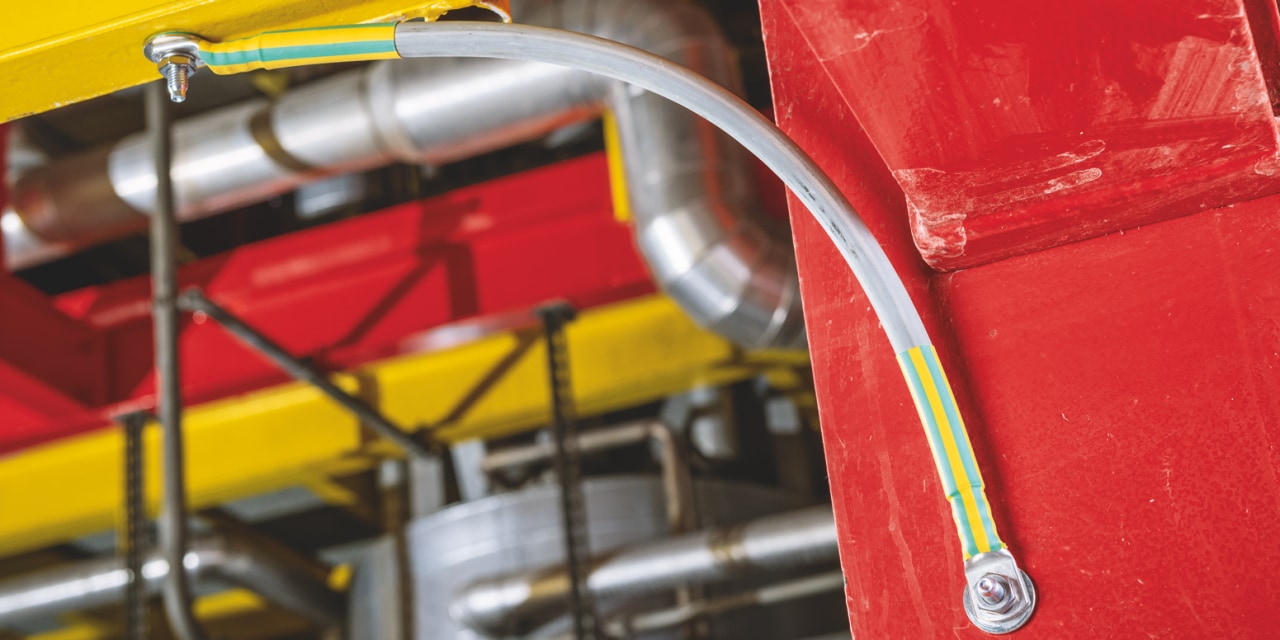

Du tarpusavyje sujungti ir įžeminti elementai, kad būtų galima išleisti elektros srovę.

Paprastumas

Tvirtinimas vos keliais lengvais veiksmais.

  • Tiesiog išgręžkite, pritvirtinkite ir sujunkite.
  • Nereikalingas joks išorinis maitinimo šaltinis.
  • Darbai nepriklauso nuo oro.

ELEKTROS JUNGČIŲ ASORTIMENTAS

Hilti tvirtinimo ant plieno sprendimai su elektrinėmis jungtimis

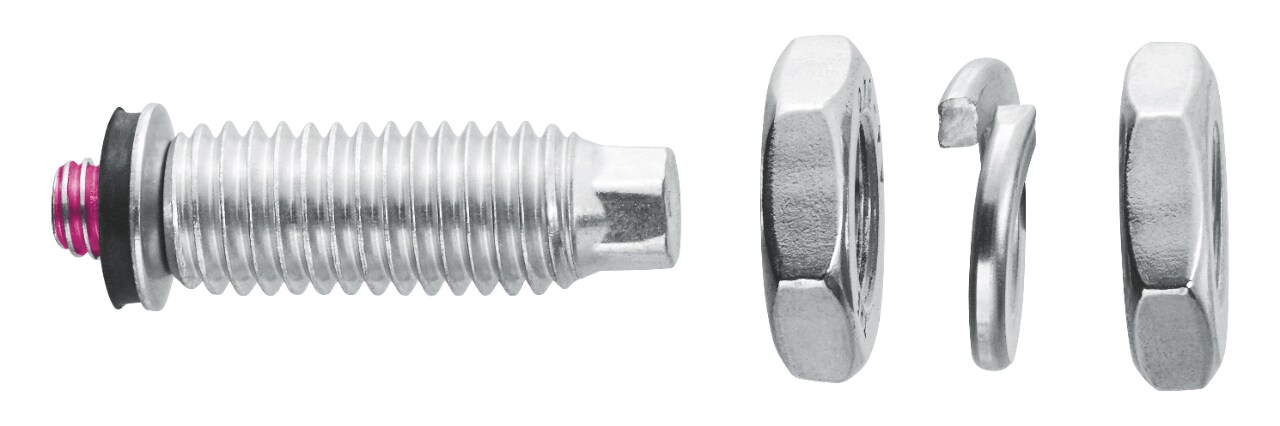

X-BT-ER srieginė smeigė

Nerūdijančiojo plieno smeigė žemos įtampos elektros jungtims tvirtinti prie plieno itin korozinėje aplinkoje.

  • Pagrindo medžiaga: plienas
  • Mažiausias storis (plieno): 8 mm
  • Apsauga nuo korozijos: nerūdijantis plienas A4 (316) arba lygiavertis
Pirkite internetu

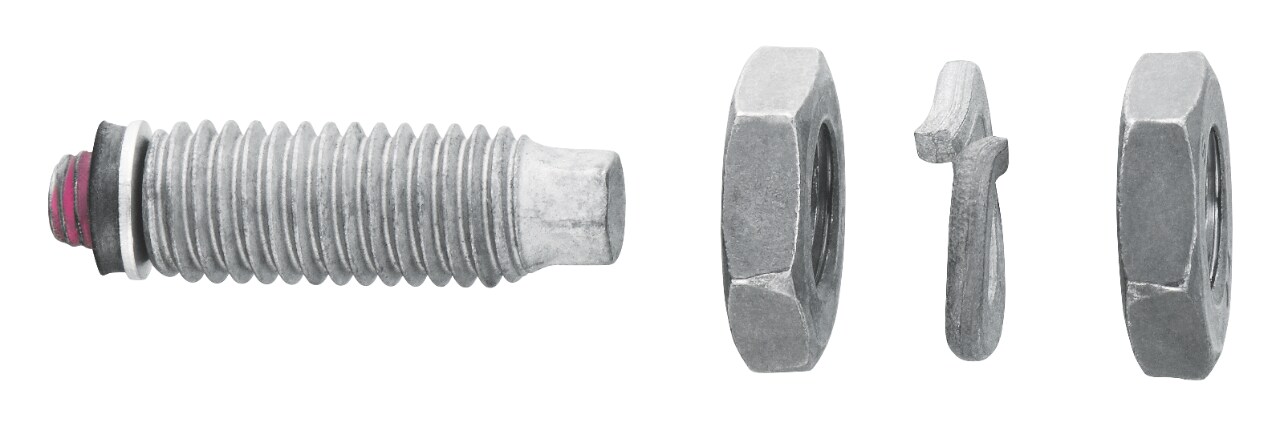

S-BT-EF srieginė įsukama smeigė

X-BT-EF įsriegiama srieginė smeigė

Anglinio plieno (dvisluoksnio) smeigė žemos įtampos elektros jungtims tvirtinti prie plieno mažai korozinėje aplinkoje.

  • Pagrindo medžiaga: plienas
  • Mažiausias storis (plieno): 6 mm
  • Antgalio tipas: bukas antgalis
Pirkite internetu

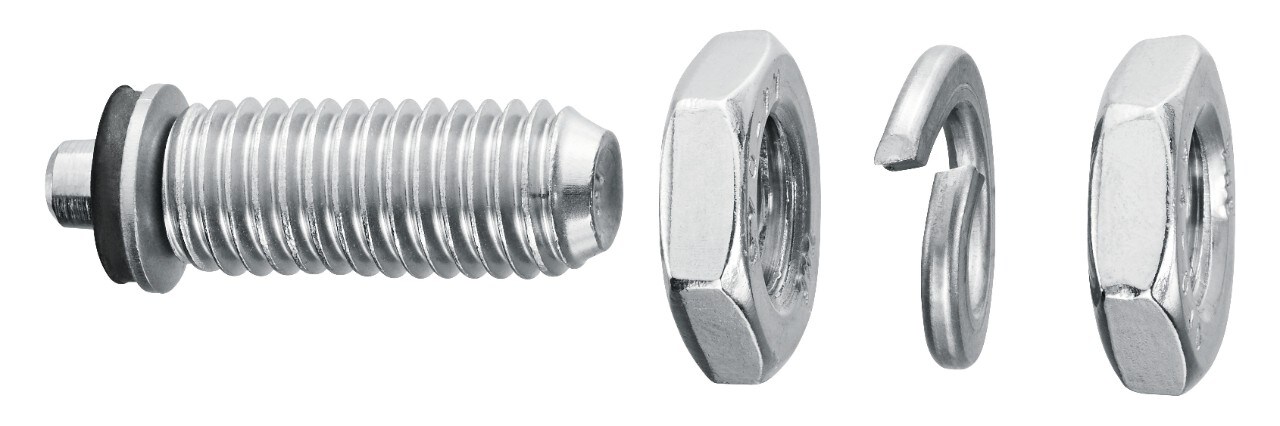

S-BT-ER srieginė įsukama smeigė

X-BT-ER įsriegiama srieginė smeigė

Nerūdijančiojo plieno smeigė žemos įtampos elektros jungtims tvirtinti prie plieno itin korozinėje aplinkoje.

  • Pagrindo medžiaga: plienas
  • Mažiausias storis (plieno): 6 mm
  • Antgalio tipas: bukas antgalis
Pirkite internetu

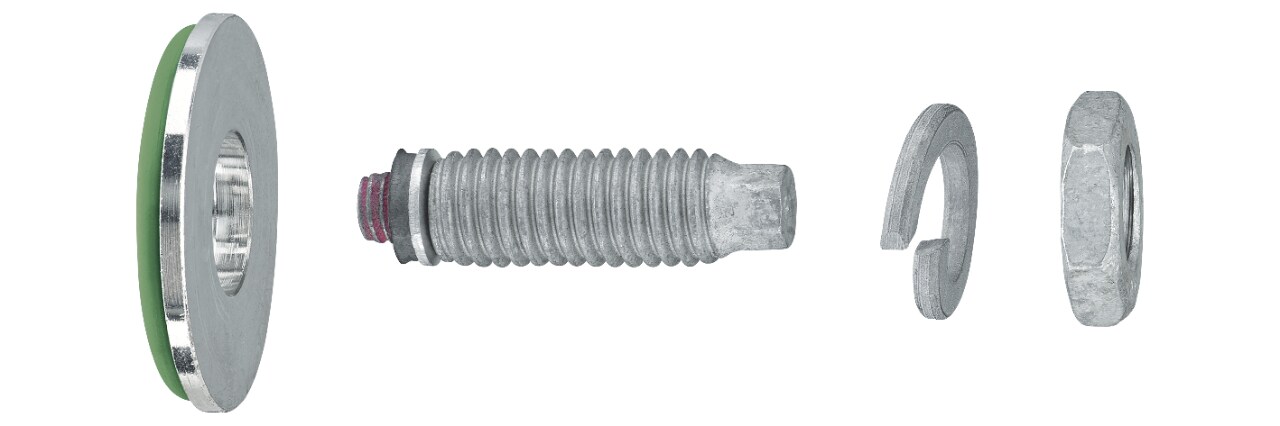

S-BT-EF HC srieginė įsukama smeigė

S-BT-EF HC įsriegiama srieginė smeigė

Anglinio plieno (dvisluoksnio) smeigė aukštos įtampos elektros jungtims tvirtinti prie plieno mažai korozinėje aplinkoje.

  • Pagrindo medžiaga: plienas
  • Mažiausias storis (plieno): 6 mm
  • Apsauga nuo korozijos: A4 (316) lygiavertė apsauga nuo korozijos
Pirkite internetu
