Fastening on steel in corrosive environments

TVIRTINIMAS PRIE PLIENO KOROZINĖJE APLINKOJE

„Hilti“ siūlo rinktis iš gausaus greitesnių, patikimesnių ir efektyvesnių tvirtinimo prie plieno sprendimų asortimento

Puikiai tinka naudoti korozinėje aplinkoje, pvz., energetikos ir pramonės sektoriuje.

Atsižvelgiant į tai, kad vidutiniam ar dideliam projektui gali prireikti net 100 000 tvirtinimo elementų, kuriais prie konstrukcinio plieno tvirtinami kiti komponentai, greitai montuojami korozijai atsparūs tvirtinimai turėjo būti pradėti naudoti jau seniai.

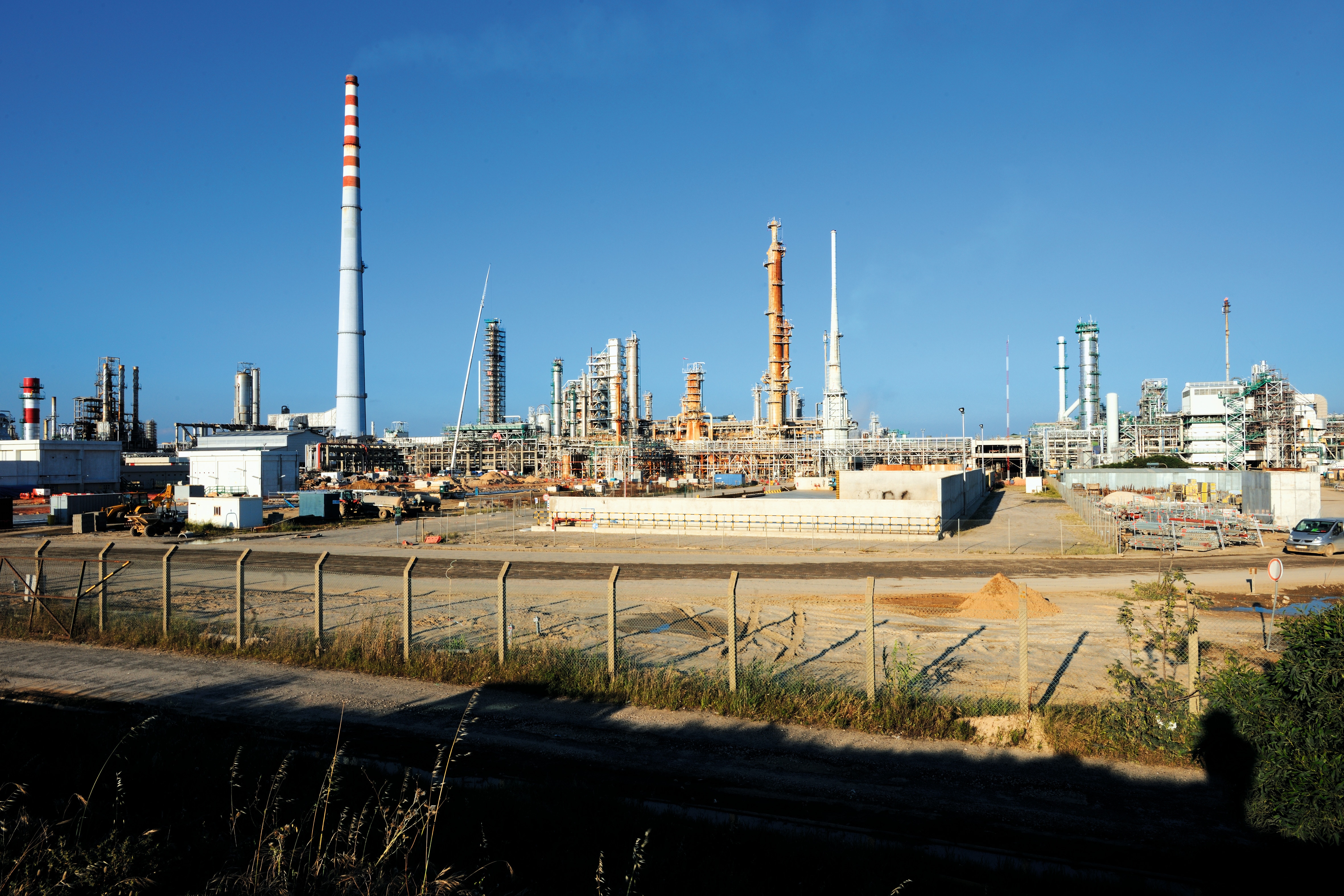

Naudojant tokius tvirtinimo elementų kiekius projektuotojams ir rangovams, dirbantiems korozinėje aplinkoje, pvz., naftos ir dujų, naftos chemijos produktų ir elektros energetikos bei komunalinių įrengimų projektuose, praverstų greitesnis ir našesnis komponentų tvirtinimas prie konstrukcinio plieno. Iššūkių kelia ir tai, kad grotelės, statramsčiai, izoliaciniai vamzdžiai, kabelių loveliai, vamzdžiai, paskirstymo dėžutės, valdymo plokščių atramos ir panašūs komponentai bei jų tvirtinimo elementai dažnai yra veikiami atšiauraus oro, taršos ar jūrinio klimato, tad jiems reikalinga apsauga nuo korozijos.

Konstrukcinis plienas gali būti galvanizuotas karštuoju būdu arba padengtas dažais, taip suteikiant jam pakankamą apsaugą nuo korozijos priklausomai nuo konkrečios naudojimo aplinkos. Tačiau tvirtindami komponentus projektuotojai ir rangovai privalo nepažeisti konstrukcinio plieno apsaugos nuo korozijos. Tokiomis sąlygomis naudojami tradiciniai tvirtinimo metodai apima litavimą, dvipusius varžtus ir suveržimą apkabomis. Šiame straipsnyje palyginsime šias priemones su „Hilti“ tvirtinimo prie plieno metodais ir parodysime, kaip „Hilti“ gali padėti sutaupyti laiko ir pinigų.

KAS YRA KOROZIJA?

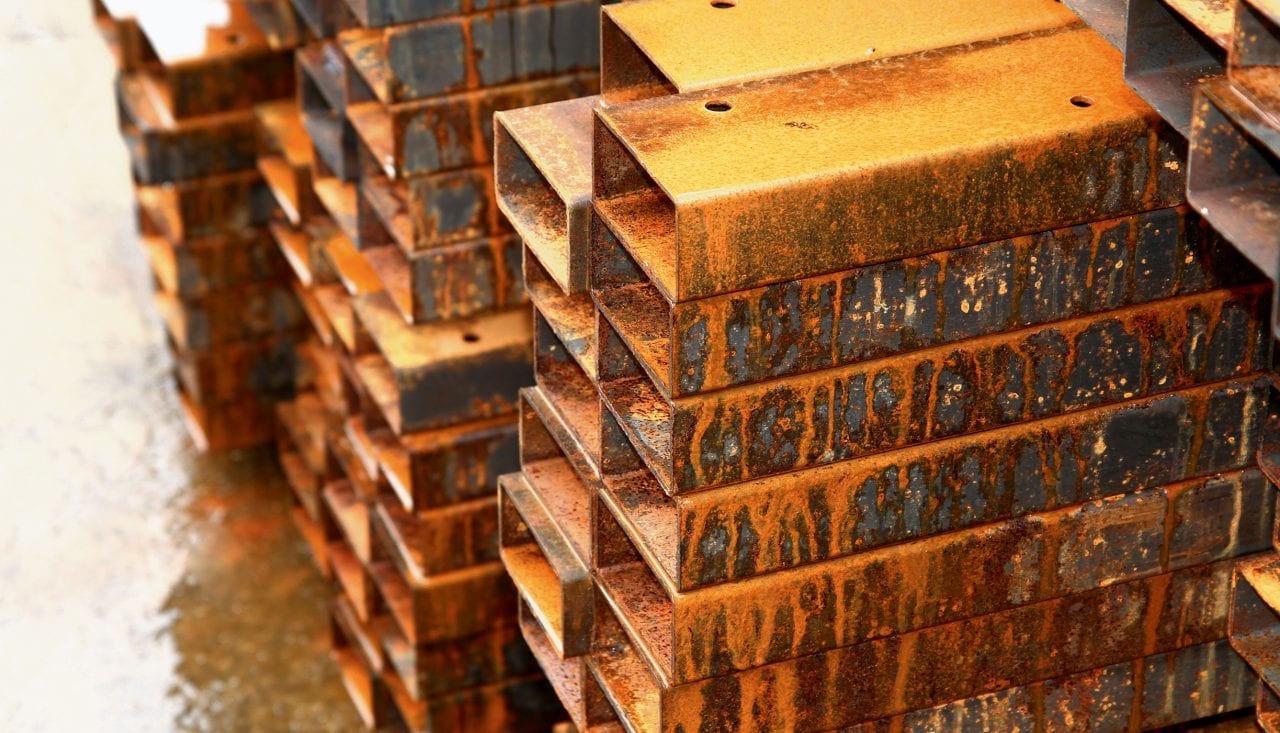

Korozija – tai fiziocheminė metalo ir jo aplinkos sąveika, kuri sąlygoja metalo savybių pokyčius ir gali nulemti reikšmingą metalo funkcijų, aplinkos ar techninės sistemos, kurios dalimi yra laikomas paveiktas metalas, suprastėjimą (žr. ISO 8044:2010).

Statybų ir inžinerijos pramonėje korozija gali turėti didelę įtaką anglinio ir nerūdijančio plieno, cinko, vario ir aliuminio konstrukcijoms ir tvirtinimams. Skaičiuojama, kad per metus maždaug penktadalis viso pasaulio plieno per metus yra skiriamas korozijos pažeistiems komponentams pakeisti. Nors tai lemia reikšmingus finansinius nuostolius, labiau neramina saugos rizikos, nes korozija gali sugadinti tvirtinimo sistemas.

Sužinokite daugiau Susisiekite su mumis

TRADICINIAI TVIRTINIMO PRIE PLIENO METODAI

LITAVIMAS

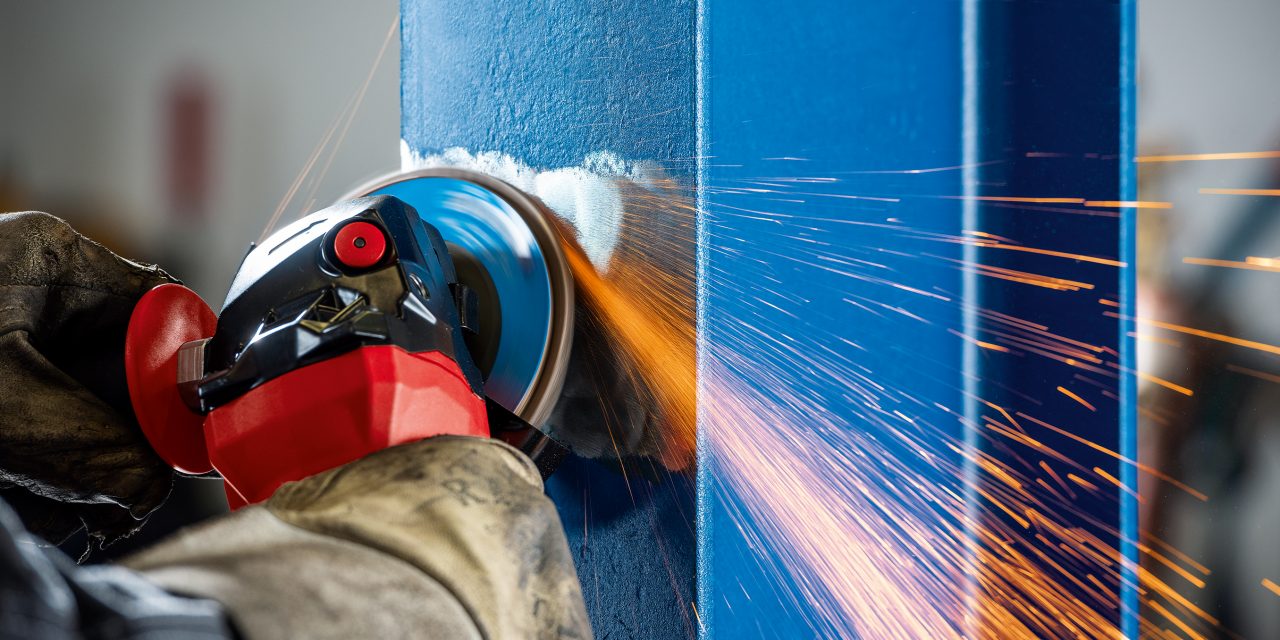

Preparing the coated steel using an angle grinder

Paviršiaus paruošimas

Daug laiko kainuojantis padengto plieno paruošimas, pvz., naudojant kampinį šlifuoklį
Daug pavojų keliančių žiežirbų

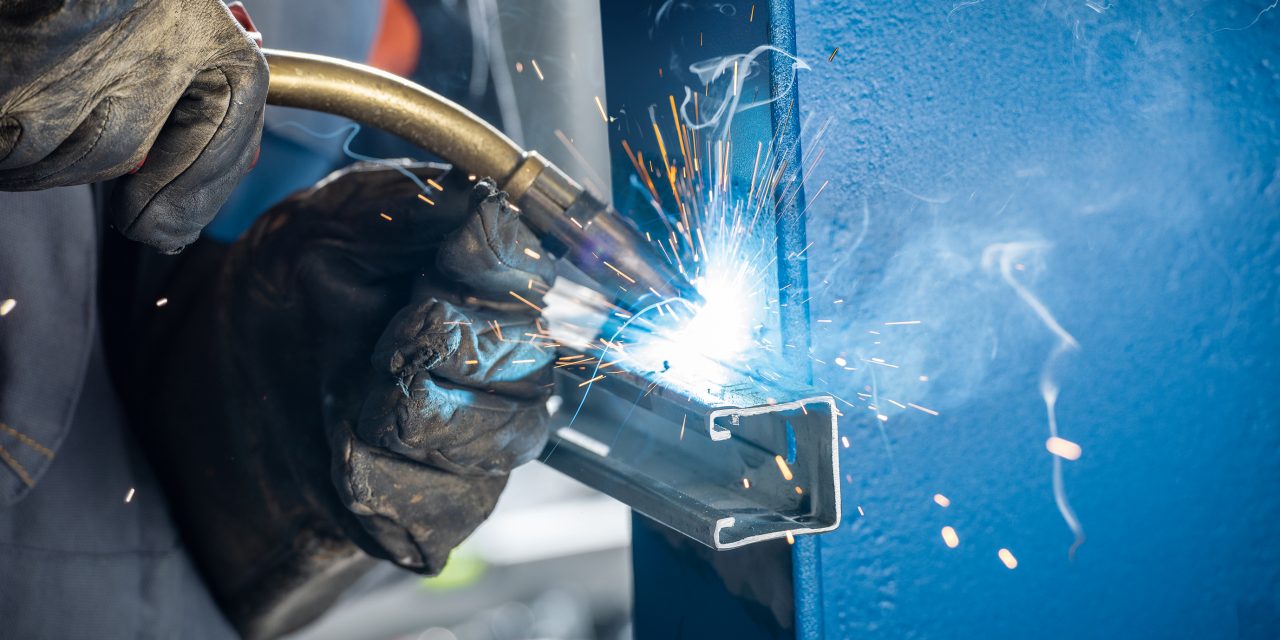

Kanalo litavimas prie plieninės konstrukcijos

Reikalingas patyręs ir sertifikuotas lituotojas
Reikalingas išorinis maitinimo šaltinis, o kai kuriuose objektuose tai gali kelti sunkumų
Kai kuriuose objektuose gali būti reikalingas leidimas dirbti su karštais įrankiais ir už apsaugą nuo gaisro atsakingas asmuo
Darbai gali priklausyti nuo oro sąlygų

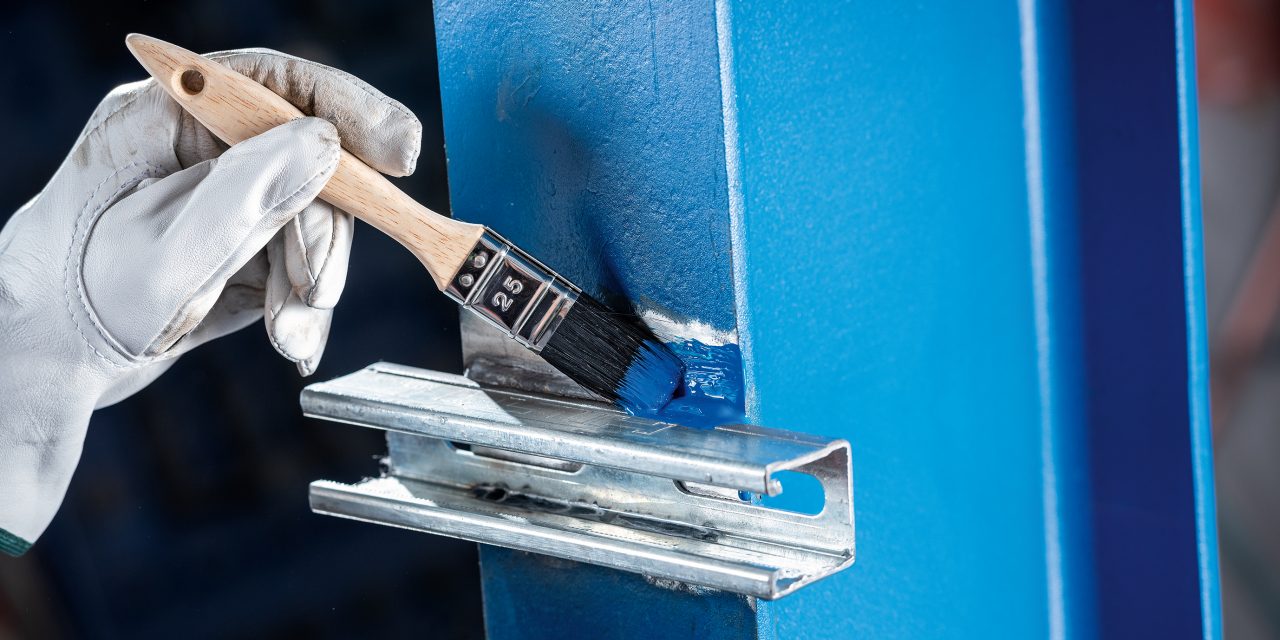

Lituotos dalies valymas ir dažymas

Prieš dažant reikia palaukti, kol lituota dalis atvės
Daugiasluoksnis dažymas, kuris įprastai atliekamas naftos ir dujų pramonėje, gali užtrukti nuo 3 iki 6 dienų, įskaitant dažų džiovinimą; tai reiškia, kad klaidų taisymas būtų labai brangus ir reikalaujantis daug laiko

TVIRTINIMAS DVIPUSIAIS VARŽTAIS

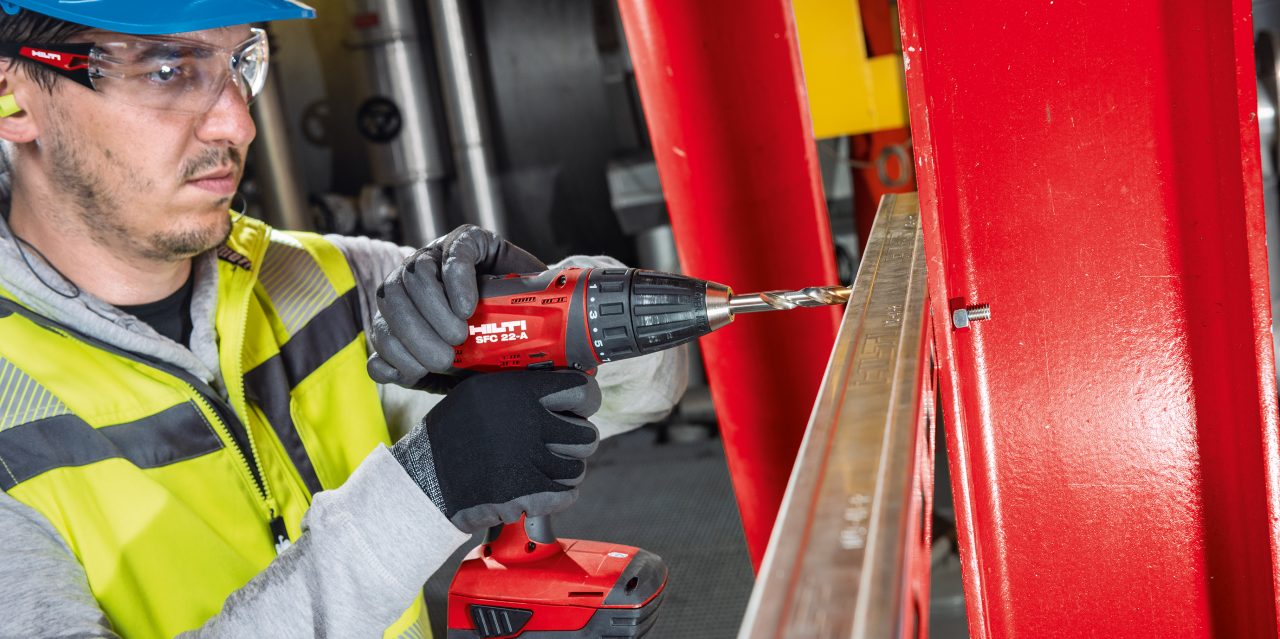

Daugiažingsnis gręžimas

Gręžimas gali pareikalauti daug laiko, priklausomai nuo plieno storio ir kietumo
Gręžimo metu paveiktas plienas turi būti tinkamai padengtas siekiant išvengti korozijos

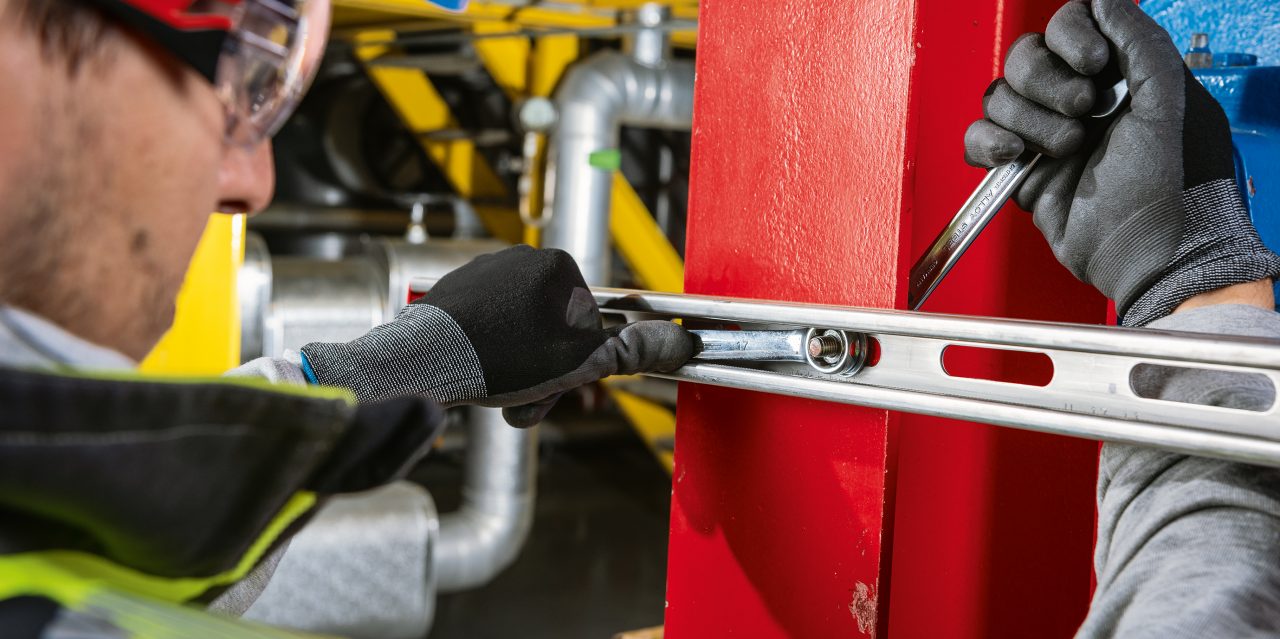

Kanalo tvirtinimas

Reikalinga prieiga iš abiejų pusių
Montuotojas turi dirbti su mažomis detalėmis, pvz., veržlėmis, poveržlėmis ir varžtais, kurios gali nukristi ar pasimesti

SUVERŽIMAS APKABOMIS

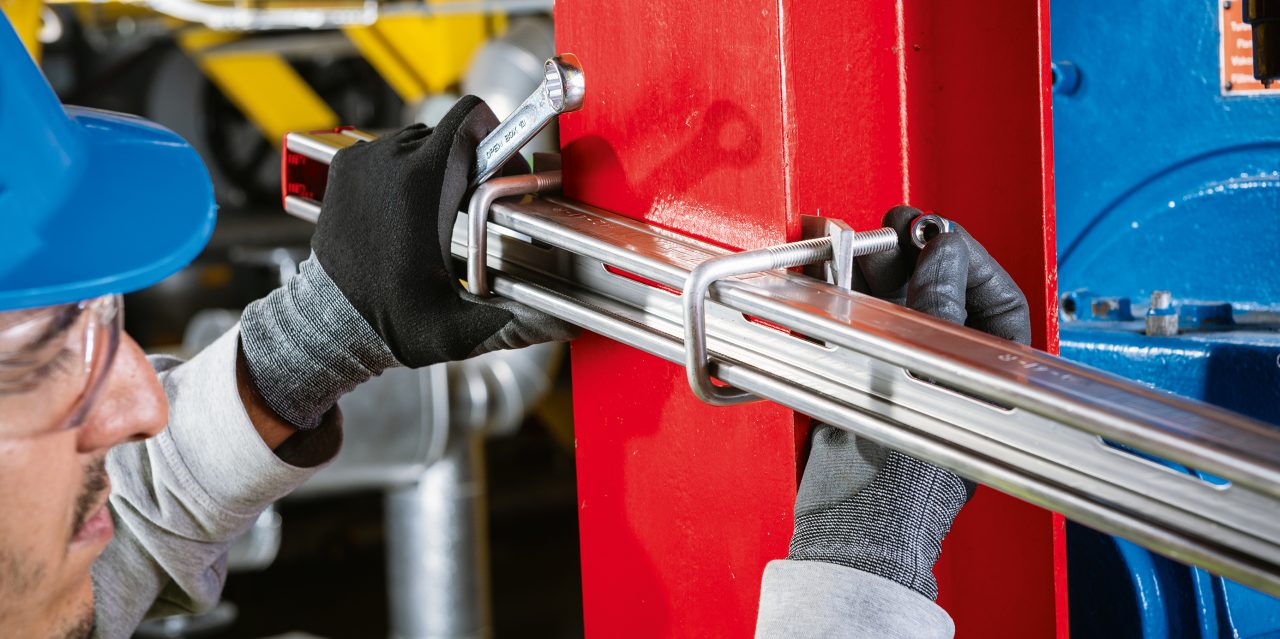

Positioning the clamp and channel where access to both sides of the structural steel is needed

Kanalo ir apkabos uždėjimas

Ribota tvirtinimo kryptis, nes apkabos turi būti tvirtinamos prie konstrukcinio plieno tam tikru kampu
Reikalinga prieiga prie konstrukcinio plieno iš abiejų pusių
Labai didelės medžiagų kainos, ypač pasirinkus korozijai atsparias apkabas, pagamintas iš karštuoju būdu galvanizuoto arba nerūdijančiojo plieno

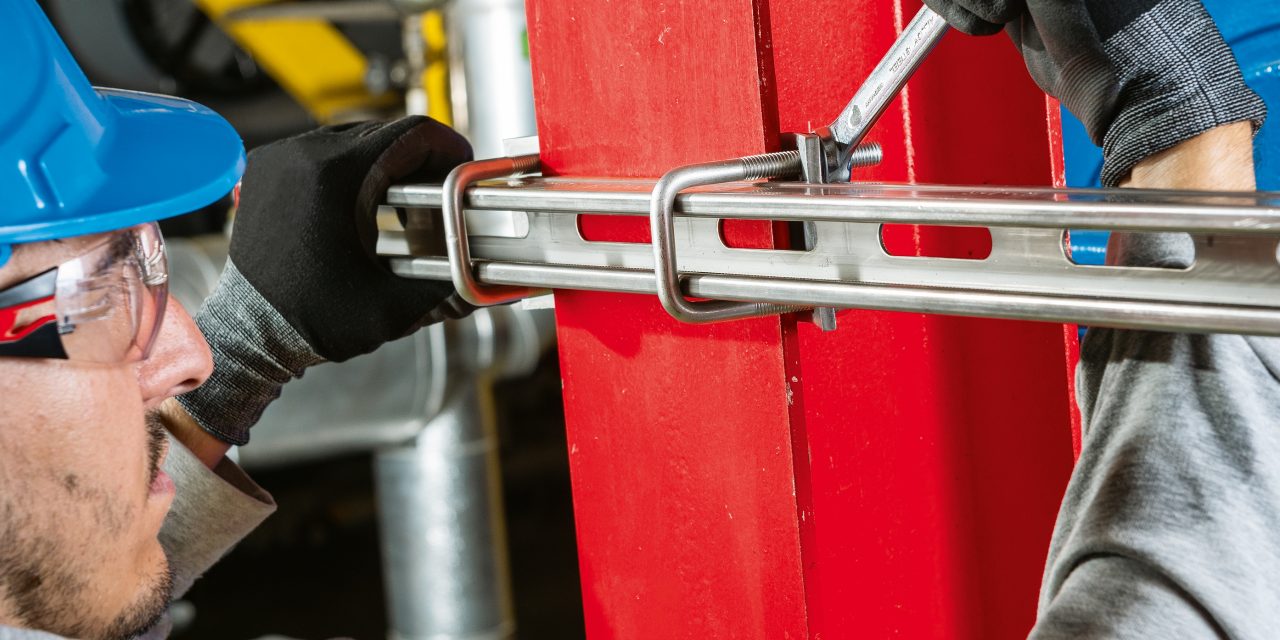

Tvirtinimo darbų pabaiga

Reikia tinkamai priveržti, tačiau per didelis sukimo momentas gali pažeisti plieno dangą
Jeigu apkabą veikia vibracija, gali būti reikalinga reguliari priežiūra

PAŽANGŪS „HILTI“ TVIRTINIMO PRIE PLIENO METODAI

„Hilti“ siūlo gausybę įvairioms korozinėms aplinkoms tinkančių metodų, kurie padės išvengti tradiciniams tvirtinimo metodams būdingų trūkumų. Priklausomai nuo korozinės aplinkos bei pagrindo medžiagos rūšies ir storio, „Hilti“ siūlo rinktis iš trijų skirtingų tvirtinimo būdų. Šie sprendimai padeda išsaugoti atsparumą korozijai ir palaikyti sujungimą su nekonstrukciniais komponentais.

TRYS GREITI IR PATIKIMI TVIRTINIMO PRIE PLIENO BŪDAI

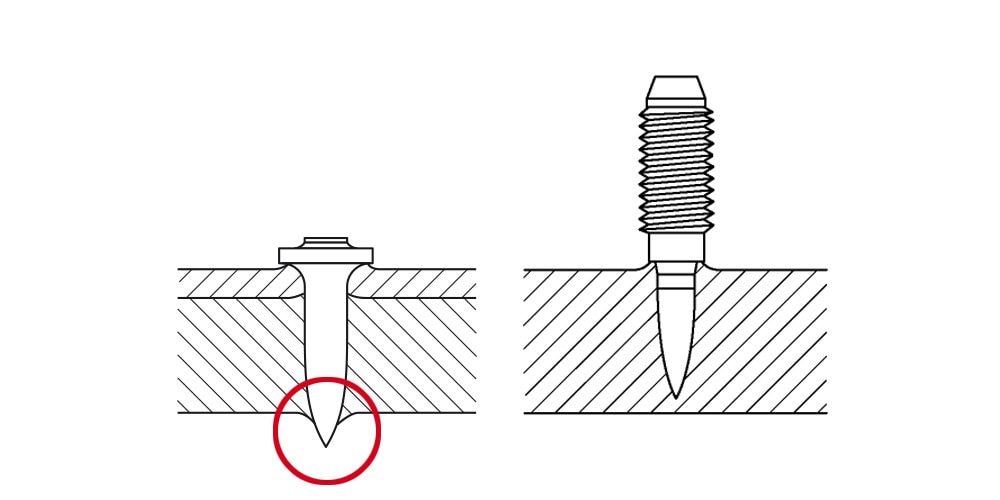

Diagram of a cross-section of steel showing sharp tip fastening

Tvirtinimas su smailiais elementais

Tvirtinimo technologija, kuria smailas nerūdijančiojo plieno tvirtinimo elementas yra įtvirtinamas pagrindo medžiagoje naudojant parakinius įrankius ir sukuriant aukštos kokybės sujungimą.

Tinka dažnam tvirtinimui, nes tokiu būdu jį galima atlikti per kelias sekundes.
Nerūdijančiojo plieno tvirtinamieji elementai tinka naudoti mažai korozinėje aplinkoje, kur gali būti atliekamas įtvirtinimas pagrindo medžiagoje.

Žiūrėti vaizdo įrašą

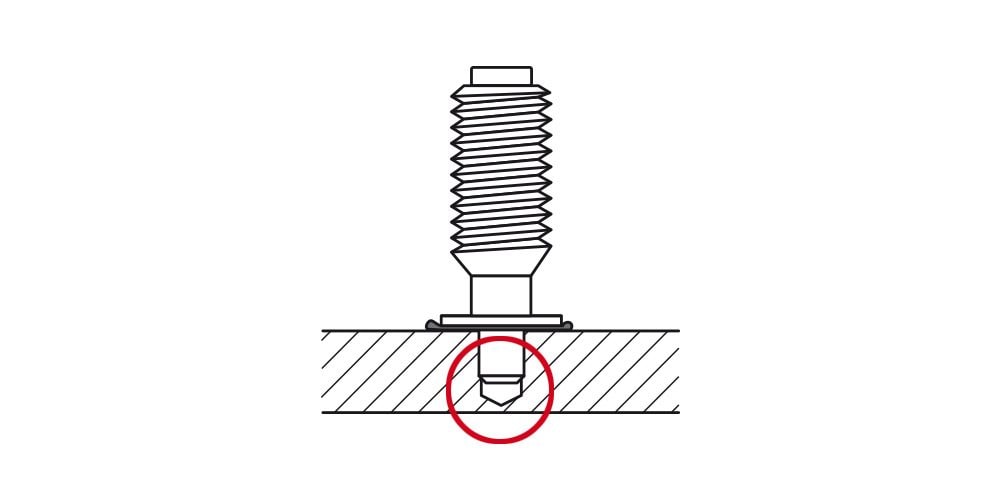

Diagram of a cross-section of steel showing blunt tip fastening

Tvirtinimas su X-BT bukais elementais

Perversmą pramonės srityje sukėlusi tvirtinimo technologija, kuria bukas nerūdijančiojo plieno tvirtinimo elementas su lygiu cilindro arba kūgio formos kotu yra įtvirtinamas iš anksto pagrindo medžiagoje išgręžtoje skylėje naudojant parakinius įrankius ir sukuriant aukštos kokybės sujungimą.

Negręžiant angos per visą konstrukcijos plotį nepažeidžiamas apsauginis sluoksnis nuo korozijos.
Pritvirtinama greičiau nei per 2 minutes.

Dvigubo nerūdijančiojo plieno tvirtinimo elementai tinka naudoti itin korozinėje aplinkoje. Pluoštu sustiprinto polimero (FRP) / dvipusio nerūdijančiojo plieno tvirtinimo elementai tinkami naudoti mažai korozinėje aplinkoje.

Žiūrėti vaizdo įrašą

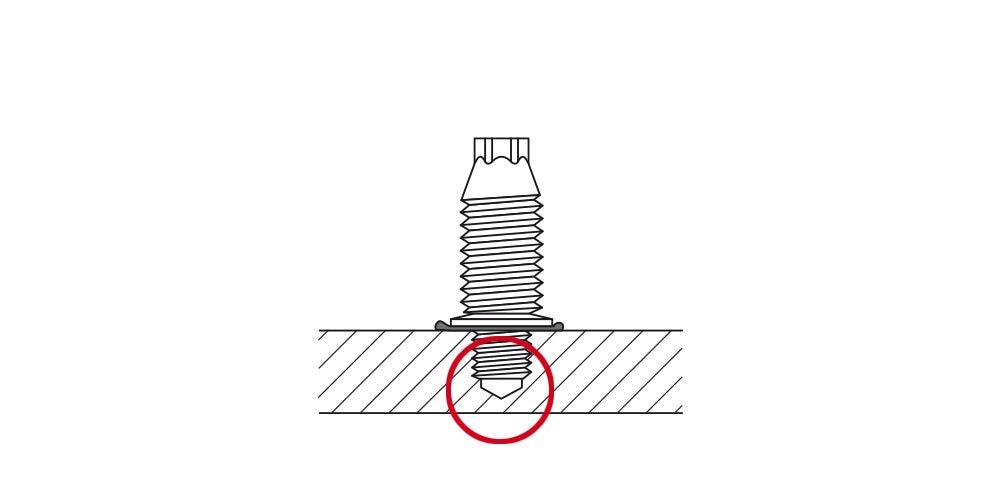

Diagram of a cross-section of steel showing blunt tip screw fastening

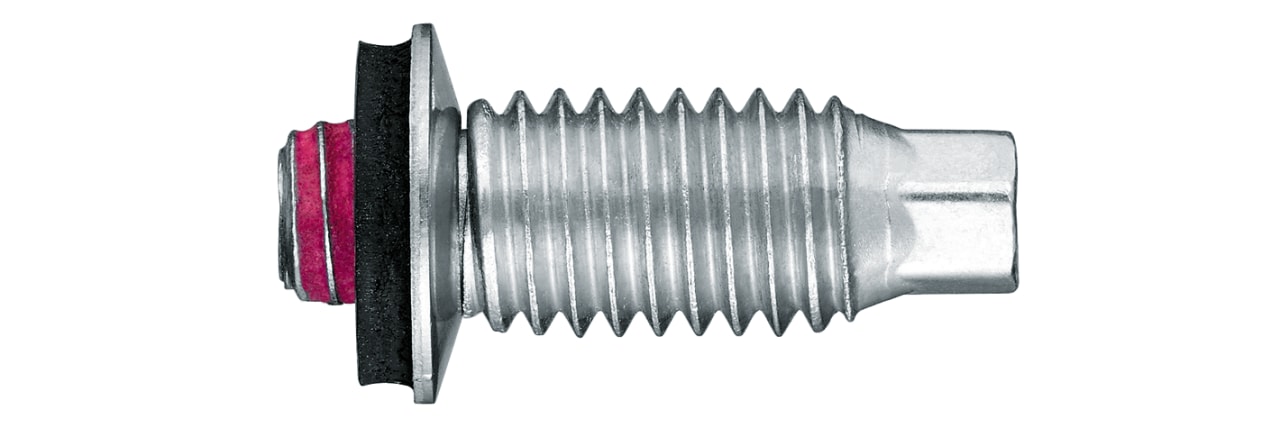

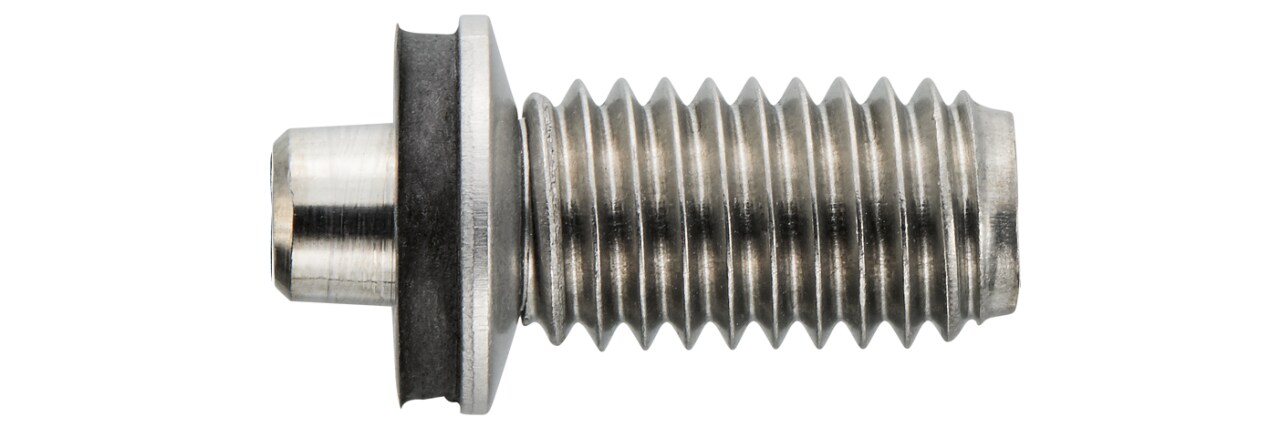

Tvirtinimas su X-BT bukais sraigtiniais elementais

Perversmą pramonės srityje sukėlusi tvirtinimo technologija, kuria bukas nerūdijančiojo plieno tvirtinimo elementas su sriegiu yra įtvirtinamas iš anksto pagrindo medžiagoje išgręžtoje skylėje naudojant riboto sukimo momento atsuktuvą ir sukuriant įsriegiamą sujungimą.

Negręžiant angos per visą konstrukcijos plotį nepažeidžiamas apsauginis sluoksnis nuo korozijos.
Pritvirtinama greičiau nei per 2 minutes.

Dvigubo nerūdijančiojo plieno tvirtinimo elementai tinka naudoti itin korozinėje aplinkoje. Dvigubo anglinio plieno tvirtinimo elementai tinka naudoti mažai korozinėje aplinkoje.

Žiūrėti vaizdo įrašą
